Control preciso de temperatura: Garantiza resultados fiables con mínima desviación.
Rendimiento estable: Diseñado para pruebas consistentes y precisas.
Amplio rango de pruebas: Cubre temperaturas desde -40°C hasta +150°C y bajas presiones hasta 1kPa.
Protección Multicapa: Garantiza un funcionamiento seguro en condiciones extremas.
La serie ITM-LAB GDJZ combina pruebas a altas y bajas temperaturas con simulación de presión atmosférica reducida para evaluar la fiabilidad del producto bajo condiciones ambientales controladas.
Diseñada para aplicaciones aeroespaciales, electrónicas, de telecomunicaciones e industriales, la serie ofrece simulación a baja presión de hasta 1 kPa, capacidades de cámara personalizables y configuraciones de temperatura específicas para cada aplicación.
Los equipos que operan a gran altitud pueden experimentar una reducción de presión atmosférica junto con cambios de temperatura. Estas condiciones pueden afectar a la gestión térmica, al aislamiento eléctrico, a los componentes sellados y a la fiabilidad general del equipo.
La serie GDJZ permite la exposición a temperatura y baja presión dentro de una sola cámara, apoyando pruebas de fiabilidad ambiental, desarrollo de productos y programas de cualificación.
Lascondiciones de ensayo se configuran según el perfil temperatura-presión requerido, las características de la muestra y el procedimiento de ensayo aplicable.
La serie GDJZ combina regulación de temperatura con reducción controlada de presión para la simulación de altitud. Según las especificaciones publicadas de la serie, la fluctuación de temperatura es de ±0,5°C, la desviación de temperatura ≤±2°C y la uniformidad de temperatura ≤2,0°C bajo condiciones de prueba especificadas.
El sistema de presión soporta simulación hasta 1 kPa, con tasas de transición de presión ajustables. El rendimiento de temperatura y presión bajo operación simultánea depende de la configuración seleccionada y las condiciones de prueba.
La capacidad de la cámara y las dimensiones internas pueden personalizarse para adaptarse a diferentes tamaños de muestras, cargas de prueba y requisitos de laboratorio.

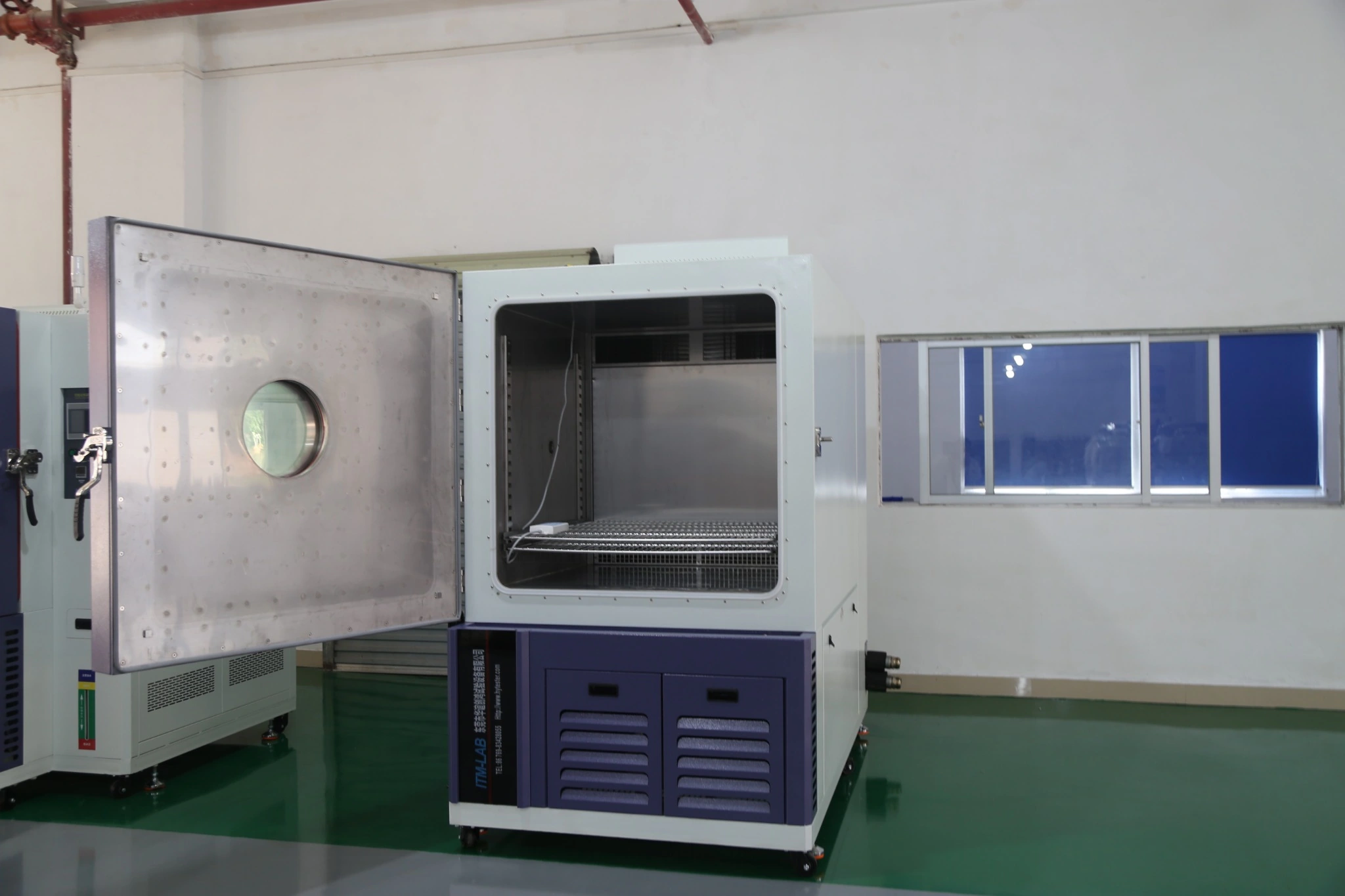

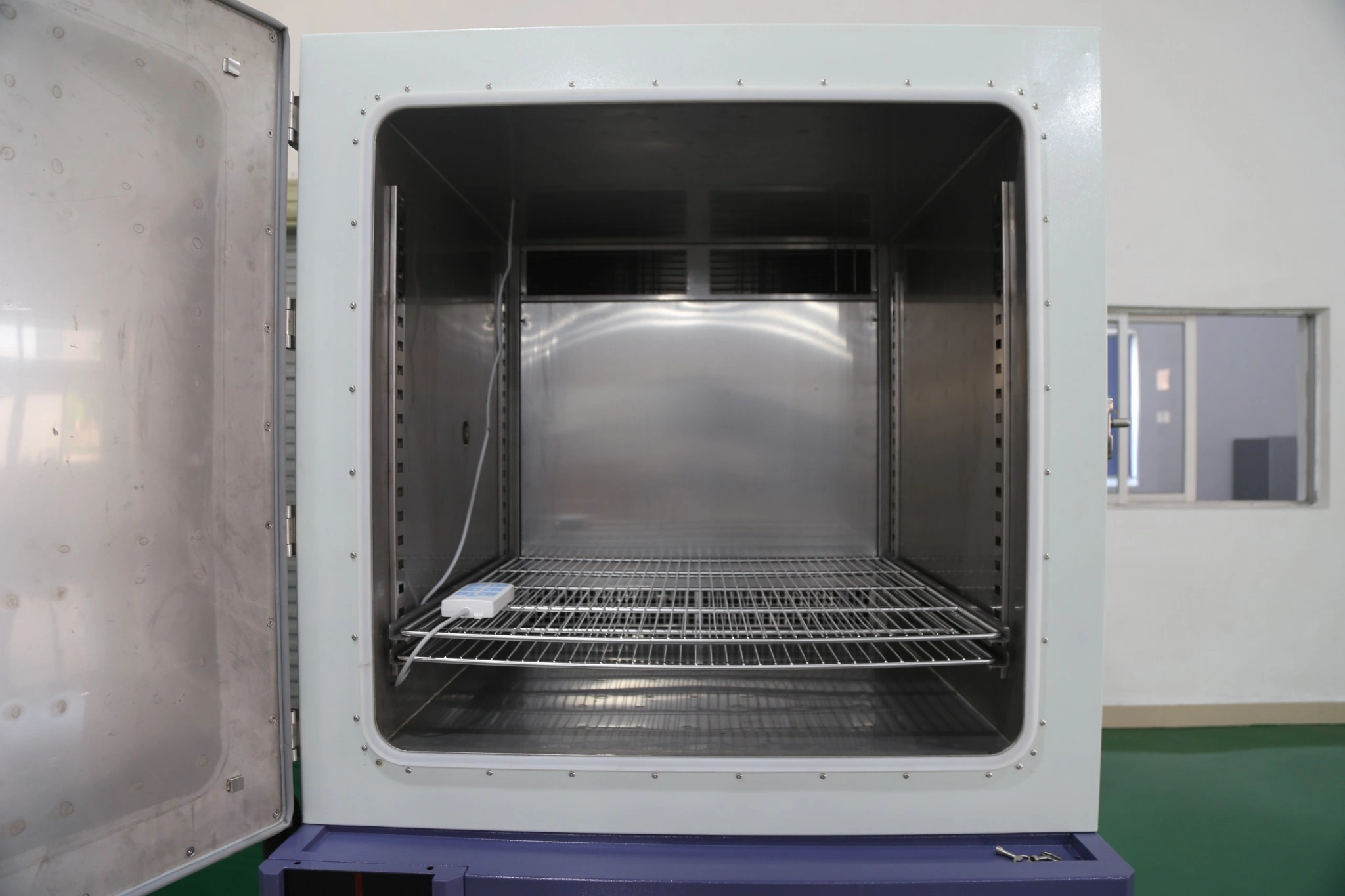

La cámara cuenta con un interior de acero inoxidable SUS304, construcción aislada y una ventana de observación para monitorizar muestras durante las pruebas. Las dimensiones de la cámara, los soportes de la muestra y los accesorios seleccionados se determinan según la aplicación.
La serie GDJZ puede configurarse con equipos de refrigeración de apoyo según la capacidad de la cámara y los requisitos térmicos.

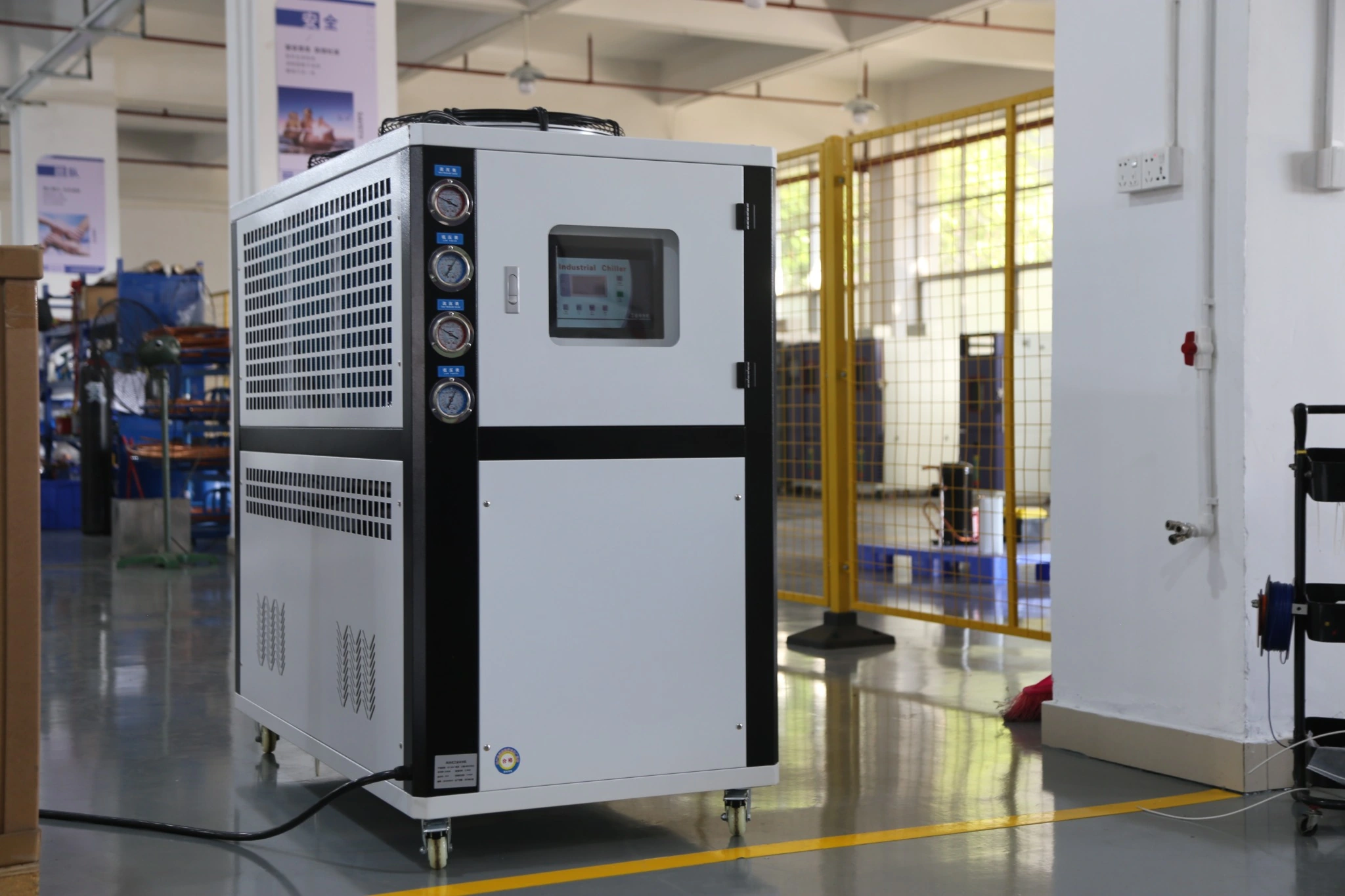

El proyecto ITM-LAB real que se muestra aquí incorpora un enfriador industrial externo conectado a la cámara ambiental, demostrando una configuración de sistema específica para cada aplicación.
La serie GDJZ soporta configuraciones específicas de aplicaciones. Los valores de rendimiento publicados deben interpretarse según el modelo seleccionado y las condiciones de prueba establecidas.
| Parameter | GDJZ Series |
|---|---|
| Capacidad de la cámara | >Personalizable |
| Rango de temperatura | −40°C to +150°C (especificación de la serie publicada); configuraciones alternativas disponibles |
| Fluctuación de temperatura | ±0,5°C |
| Desviación de temperatura | ≤±2°C |
| Uniformidad de temperatura | >≤2,0°C |
| Temperatura | ≥3°C/min |
| >Tasa de refrigeración | ≥1°C/min |
| Sobrepaso de temperatura | ≤1°C |
| Rango de presión | Presión atmosférica normal a 1 kPa |
| Desviación de presión | ≤±2 kPa (≥40 kPa); ≤±5% (2–40 kPa); ≤±0,1 kPa (≤2 kPa) |
| >Tiempo de reducción de presión | >Dependent de la configuración |
| Tasa de recuperación de presión | ≥10 kPa/min |
| Altitude Simulation | RateAjustable según la configuración |
| Interior de la cámara | SUS304 acero inoxidable |
| Exterior | Acero laminado en frío recubierto |
| Dimensiones de la recámara | >Personalizable |
| >Configuración de refrigeración | Específico de la aplicación; enfriador industrial externo disponible |

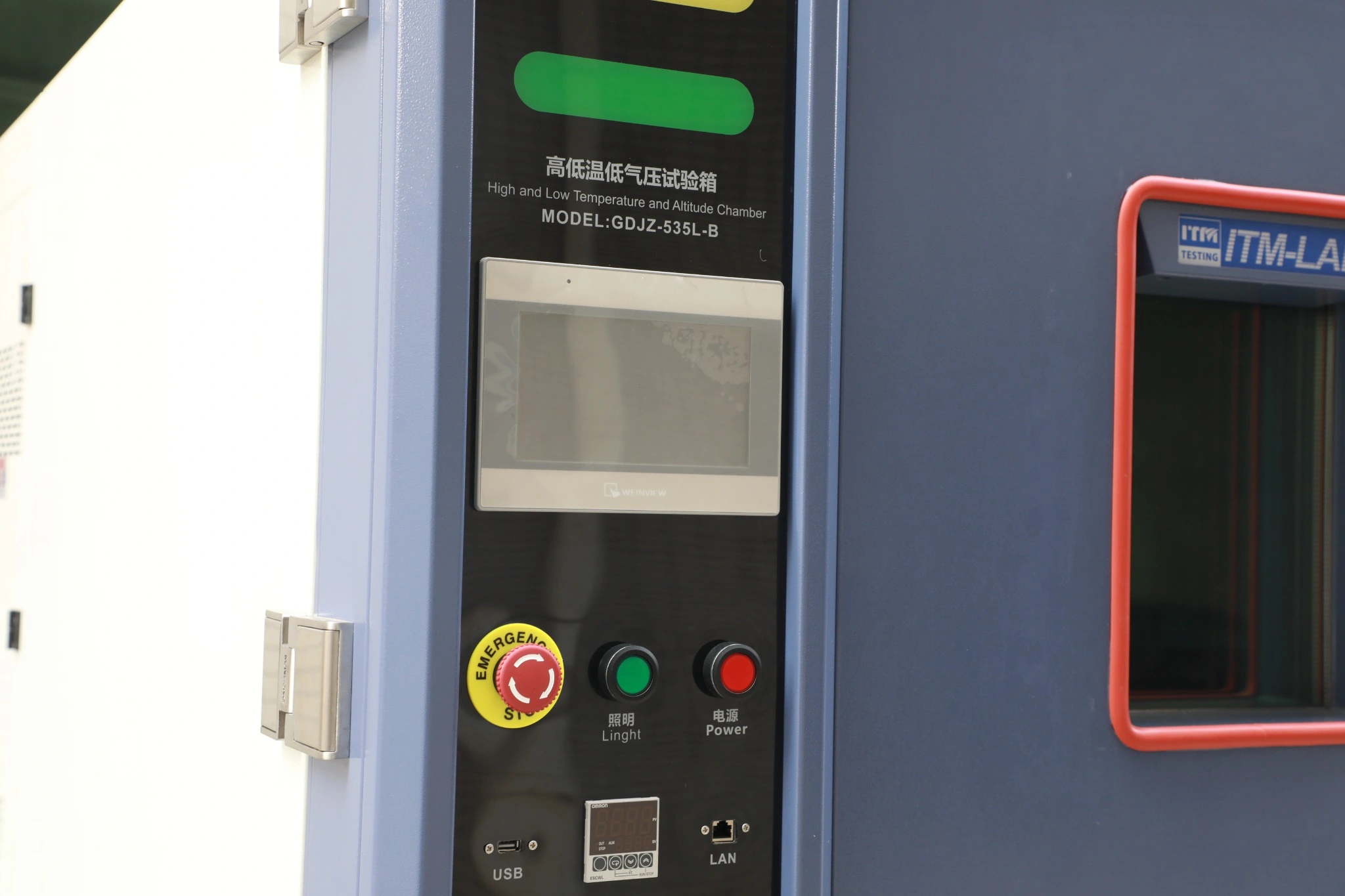

El GDJZ-535L-B representa una configuración específica de proyecto en lugar de la capacidad fija de toda la serie.
| Parámetro | Proyecto de referencia |
|---|---|
| Volumen efectivo | 535 L |
| Dimensiones internas (W × H × D) | 850 × 900 × 700 mm |
| Carga máxima en la cámara | 50 kg |
| Dimensiones exteriores (O × H × D) | 1.150 × 2.100 × 1.750 mm |
| Material interior | Acero inoxidable SUS304 |
| Sistema de refrigeración | Enfriador industrial externo en el sistema fotografiado |
Otros tamaños de cámaras y configuraciones de equipos pueden revisarse según los requisitos del proyecto.

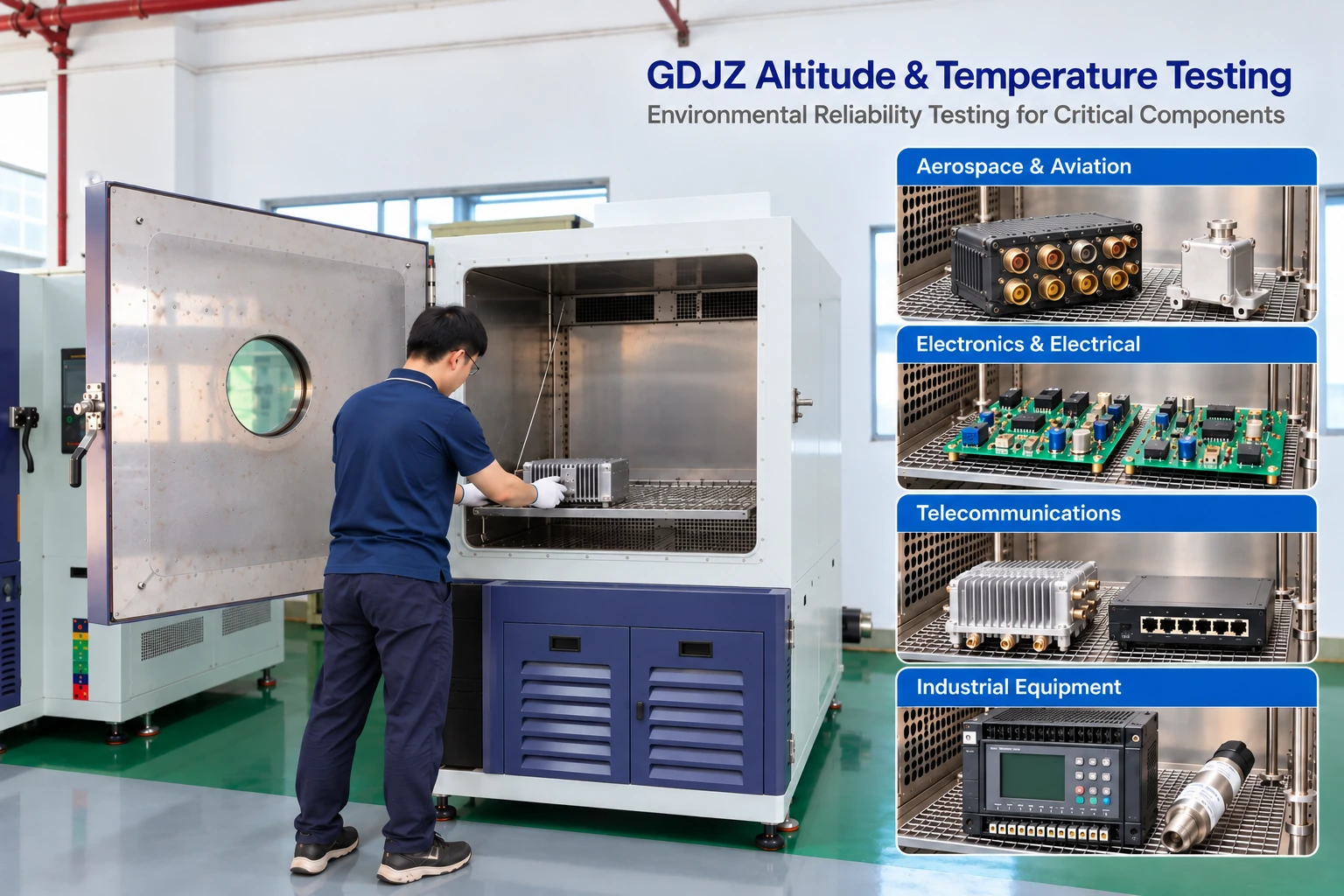

La serie GDJZ está diseñada para evaluar equipos y componentes expuestos a baja presión atmosférica, extremos de temperatura o condiciones ambientales combinadas.
| Industria | Aplicaciones típicas |
|---|---|
| Aeroespacial y Aviación | Aviónica, sensores y conjuntos electrónicos expuestos a condiciones de altitud |
| Electrónica & Electrical | Circuitos, equipos eléctricos y cajas selladas |
| Telecommunications | Módulos de comunicación y sistemas electrónicos que operan en ubicaciones elevadas |
| Equipamiento Industrial | Instrumentos, dispositivos de control y pruebas de fiabilidad ambiental |
El perfil de prueba adecuado depende del entorno operativo del producto, la duración de la exposición y el estándar aplicable.
La serie GDJZ puede evaluarse para procedimientos de prueba ambientales que involucran temperatura y reducción de presión del aire, incluyendo:
IEC 60068-2-13 — Baja presión de aire
IEC 60068-2-1 / IEC 60068-2-2 — Calor frío y seco
IEC 60068-2-40 — Presión combinada de aire frío/baja
RTCA DO-160 Sección 4 — Temperatura y altitud
MIL-STD-810 Método 500 — Baja presión (altitud)
La idoneidad para un estándar o categoría de ensayo particular debe confirmarse en función de las condiciones de temperatura-presión requeridas, duración de exposición, carga de muestras y configuración del equipo.
Enumerar estos estándares no implica certificación ni cumplimiento de todos los procedimientos.
Como fabricante de marca original, ITM-LAB ofrece diseño y fabricación de cámaras basados en aplicaciones para diferentes requisitos de pruebas ambientales.
Los clientes pueden especificar dimensiones de la cámara, perfiles de temperatura y presión, características de la muestra y equipos de apoyo. Las opciones y el rendimiento disponibles se revisan según la configuración de ingeniería final.
Para una recomendación precisa, por favor proporciona:
Rango de temperatura requerido y presión absoluta mínima
Dimensiones de la muestra, peso y carga térmica de funcionamiento
Capacidad de la cámara o espacio de trabajo utilizable
Tasa requerida de transición de presión y duración de exposición
Estándar de prueba aplicable o procedimiento de prueba para clientes
Funciones de control requeridas, interfaces y condiciones de instalación
Pruebas de temperatura y baja presión configuradas para tu aplicación
ITM-LAB proporciona cámaras de prueba ambientales GDJZ personalizadas con soporte de ingeniería para el tamaño de cámaras, condiciones de prueba y equipos de apoyo.
Comparte el rango de temperatura que requieres, perfil de presión, dimensiones de la muestra y el estándar de prueba aplicable para recibir una recomendación de configuración adecuada.
Solicitar una hoja de datos | Envía tus requisitos de examen | Pide un presupuesto
Una cámara de prueba de altitud simula la reducción de la presión atmosférica para evaluar cómo funcionan los componentes y equipos en condiciones de gran altitud. Las configuraciones controladas por temperatura también permiten pruebas en entornos combinados térmicos y de baja presión.
¿La especificación GDJZ publicada indica una presión mínima de 1 kPa. Las condiciones de presión y temperatura alcanzables dependen de la configuración seleccionada y el perfil de prueba.
Sí. La serie GDJZ está diseñada para pruebas combinadas de temperatura y baja presión. Se debe confirmar el rango de temperatura alcanzable a una presión determinada para la configuración de cámara seleccionada.
Sí. ITM-LAB ofrece capacidades de cámara y dimensiones internas personalizables. El 535 L GDJZ-535L-B es un proyecto de referencia, no el único tamaño disponible.
El sistema puede configurarse para procedimientos de prueba ambientales seleccionados. La idoneidad final depende del método de ensayo especificado, el perfil temperatura-presión, las condiciones de la muestra y la configuración del equipo.

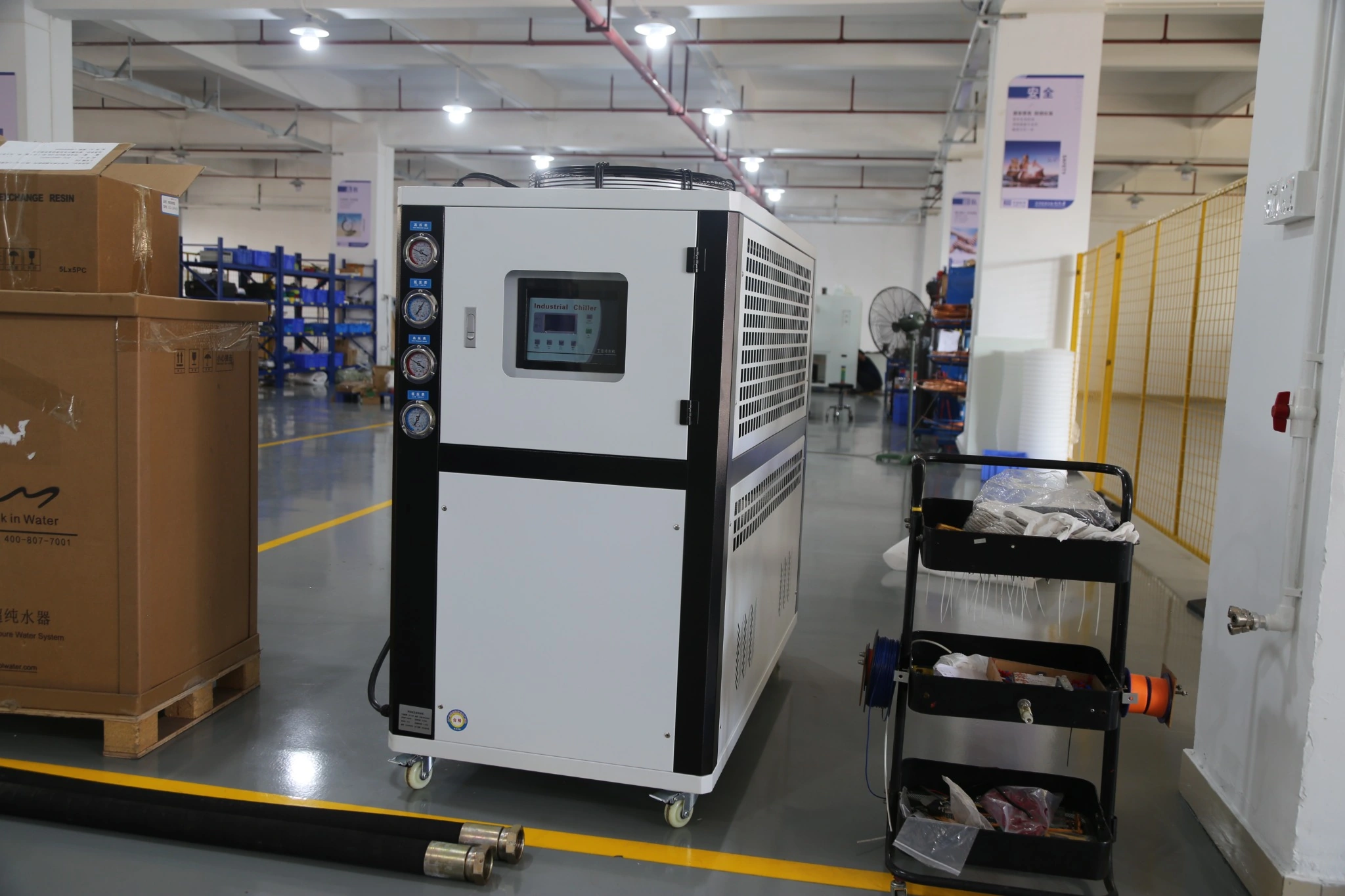

No necesariamente. El sistema GDJZ fotografiado utiliza un enfriador industrial externo. Los sistemas de refrigeración se determinan según el diseño de la cámara seleccionado y los requisitos operativos.
