Nombre del producto

Cámara de prueba rápida de temperatura: enfriamiento por agua

Modelo

KTB-225L (sin carga 12 °C /min )

Volumen efectivo

225L

Tamaño de la cámara interior

W 500 mm*H 750 mm*D 600 mm

Tamaño de la cámara externa

W1000 mm * H 1650 mm * D1200 mm (sujeto al tamaño real)

Rendimiento

Rango de temperatura

De -55 °C a + 125 °C

Rango de temperatura RAMP

De -55 °C a +125 °C

Fluctuación de temperatura

 ± 0,5 °C

Desviación de temperatura

≤± 1,5 °C

Uniformidad de temperatura

≤ 2.0 °C (rango de -55 ~ + 125 °C);

Temperatura de la RAMPA

Tasa de cambio

Lineal, ajustable dentro de 1 2 °C /min (sin carga)

Temperatura calor

y rebasamiento en frío

≤5 °C

Carga máxima

Cada capa tiene una carga de 20 kg , con 2 capas en total.

Carga

Ninguno

Ruido

≤ 75dB (nivel de sonido A)

Conoce la prueba
normas

IEC60068-2-14:2009) Prueba Ambiental Parte 2 : Prueba N Variación de temperatura

(IEC60068-2-1:2007) Método de prueba a baja temperatura.

(IEC60068-2-2:2007) Método de prueba de alta temperatura.

Estructura y materiales

Cámara exterior

Placa de acero galvanizado de color con recubrimiento por pulverización de doble cara.

Cámara interior

Placa de acero inoxidable SUS304#.

Capa aislante

Espuma de poliuretano dura + algodón de fibra de vidrio ultrafino y respetuoso con el medio ambiente

Puerta

Tipo de puerta única

Ventana de observación

La puerta única está equipada con una gran ventana de observación de vidrio al vacío de 3 capas (30 * 40 cm ) que genera calor y es resistente al sudor. El marco de la puerta está equipado con un dispositivo anticongelante y anticondensación de calefacción eléctrica (ajuste automático), de modo que puede observar claramente el estado de prueba de la muestra de prueba en la caja a través de la ventana de observación en cualquier momento.

Foca

Tira de sellado de silicona importada original

Puerto de equilibrio de presión

Tipo de drenaje compartido de 1/2 pulgada

Lámpara

La ventana de observación está equipada con un conjunto de lámparas de bajo consumo de 9W.

Sistema de medición de temperatura de suministro de aire

Suministro de aire

Alta uniformidad: salida de aire superior y retorno de aire inferior

Motor de circulación

2 motores TECO de Taiwán de 1HP

Rueda de viento

Ventilador de circulación centrífuga de múltiples aspas, aspas de aleación de aluminio resistentes a altas y bajas temperaturas

Sensores

Sensor de temperatura de resistencia de platino American PT100

Sistema de refrigeración de la cámara

Compresor

2 compresores alemanes semiherméticos

Refrigerantes

Refrigerante no fluorado respetuoso con el medio ambiente

(DuPont, Estados Unidos) HFC R404A/R23

Condensador

Condensador de agua de carcasa y tubos

Evaporador

Evaporador de aletas multietapa de alta eficiencia con membrana hidrofílica (tipo de aleta engrosada)

Separador de aceite

Emerson

Válvula de expansión

Válvula de expansión termostática Danfoss

Válvula solenoide

Danfoss, Dinamarca

Mirilla

Danfoss, Dinamarca

Otros accesorios

Todos son productos de alta calidad de marcas internacionales

Características del sistema

1. Adopte el modo de control de temperatura y humedad equilibrado (BTHC), cambie automáticamente el flujo del sistema de refrigeración de acuerdo con las diferentes condiciones de trabajo, corte el sistema redundante en la sección constante para lograr una operación de ahorro de energía y control de enfriamiento.
2. La combinación de evaporador de múltiples etapas puede obtener una eficiencia de intercambio de enfriamiento y una salida de enfriamiento más uniformes y eficientes;
3. El control de flujo se ajusta automáticamente mediante la válvula de expansión térmica correspondiente

Enfriador refrigerado por aire: JLSF-10HP

Rango de control de temperatura

5°C- 35°C

Potencia frigorífica nominal

27500 Kcal/h, 31 KW

La potencia total de entrada

8.83 KW

Fuente de alimentación

3 PH, 380V, 50Hz

Controller

Llave y pantalla LCD, control automático

Tamaño y peso

1450*720*1520mm, 280KG

Refrigerante (R22)

Modo Control: tubo capilar

Compresor*2

10 HP: tipo de desplazamiento totalmente cerrado, 3,75 * 2 KW

Evaporador

Batería de cobre del tanque de agua

Capacidad de 140L

Caudal de 5,2 m³/h

Condenser

Manguito de papel de aluminio hidrófilo tubo de cobre con rosca interna, 9,52 mm

Ventilador de enfriamiento (2 juegos)

Diámetro: 450 mm

Potencia: 0.29 * 2 KW

Volumen de aire: 11160 m³/h

Bomba de agua

Peso: 0,75 KW

Elevador de agua: 22 m

Caudal: 12 m³/h

Tubo de cobre

Tubo de cobre de alta eficiencia, 1,2 mm

Modo de enfriamiento del refrigerante

Refrigeración por aire

Fuente de frío :Aire

Tubería de agua fría

304 Alambre exterior de acero inoxidable

Imbornal DN25

DN40 Salida de agua fría

DN15 Salida de agua del grifo

DN40 Entrada de agua fría

Desbordamiento DN25

Sistema de calefacción

Calentador

Calentador eléctrico de aleación de níquel-cromo de alambre desnudo

Método de control

control de interruptor sin contacto de alta precisión a través de relé de estado sólido SSR.

Controlador y circuito de control: pantalla táctil resistiva de alta precisión, serie TH de Visonicom

Método de control

Pantalla táctil resistiva de alta precisión

mostrar

Pantalla LCD TFT a color verdadero de 7 pulgadas. (Resolución 800*480 )

Entrada

2 grupos de entrada, soporte bulbo seco-húmedo PT100 y transmisor de humedad, termopar T, K, E, etc.

Exactitud

0.1 Muestreo de alta precisión

Capacidad del sistema

100 grupos de programas * 1000 segmentos (se pueden ciclar 999 veces cada uno), el número de segmentos necesarios para cada grupo de programas se puede dividir arbitrariamente, y cada grupo de programas se puede vincular libremente entre sí (hasta 20 pasos)

Modo de operación

Valor fijo (pendiente) / modo de operación del programa.

Método de salida

Salida síncrona bidireccional automática de avance y retroceso PID+LCR.

Características del software

1. Curva de temperatura.
Registro sin papel: programa de grabación incorporado, la memoria interna del controlador puede almacenar el funcionamiento las 24 horas durante 300 días. Puede generar fácil y automáticamente archivos de curvas de temperatura y humedad y guardarlos como tablas XLS;

2. Interfaz perfecta.
Puerto USB externo: se puede conectar directamente a la computadora y la impresora para realizar la impresión en línea de datos locales, y el puerto USB se puede usar para exportar fácilmente curvas históricas y otros datos usando una unidad flash USB. Interfaz de red estándar de LAN externa: no es necesario configurar un servidor especial, se puede conectar fácilmente a la red de área local de la computadora de la empresa, y uno puede conectar y monitorear hasta 16 dispositivos, lo cual es conveniente y rápido.

3. El monitoreo en tiempo real puede lograr:

Monitoree simultáneamente el estado de funcionamiento de 1 a 16 controladores, como datos en tiempo real del controlador, estado del punto de señal, estado de salida real, etc. Admite diagnóstico de fallas remoto (red externa). El técnico puede abrir el navegador IE a través de la red, ingresar la dirección IP del controlador y luego ingresar a la interfaz de inicio de sesión para seleccionar la operación o el monitoreo para el diagnóstico.

4. Control de tiempo.

2 juegos de interfaces de control de salida de temporización, con 10 modos de control de tiempo, pueden proporcionar salida de señal de conmutación de acuerdo con los requisitos de configuración del programa. Tenga en cuenta que es solo una señal de control, y la fuente de alimentación de prueba en la caja debe conectarse por separado y tiene un sistema de fuente de alimentación dedicado.

5. Visualización de fallos.

16 grupos de salidas de alarma de fallas, avisos humanizados de causas de fallas y métodos de solución de problemas en chino e inglés

6. Inicio de la cita.

Todas las condiciones de prueba se pueden configurar para iniciar la máquina a una hora programada.

7.Conéctese al sistema de control.

Viene con software de control por computadora y accesorios relacionados.

Componentes principales del circuito de control

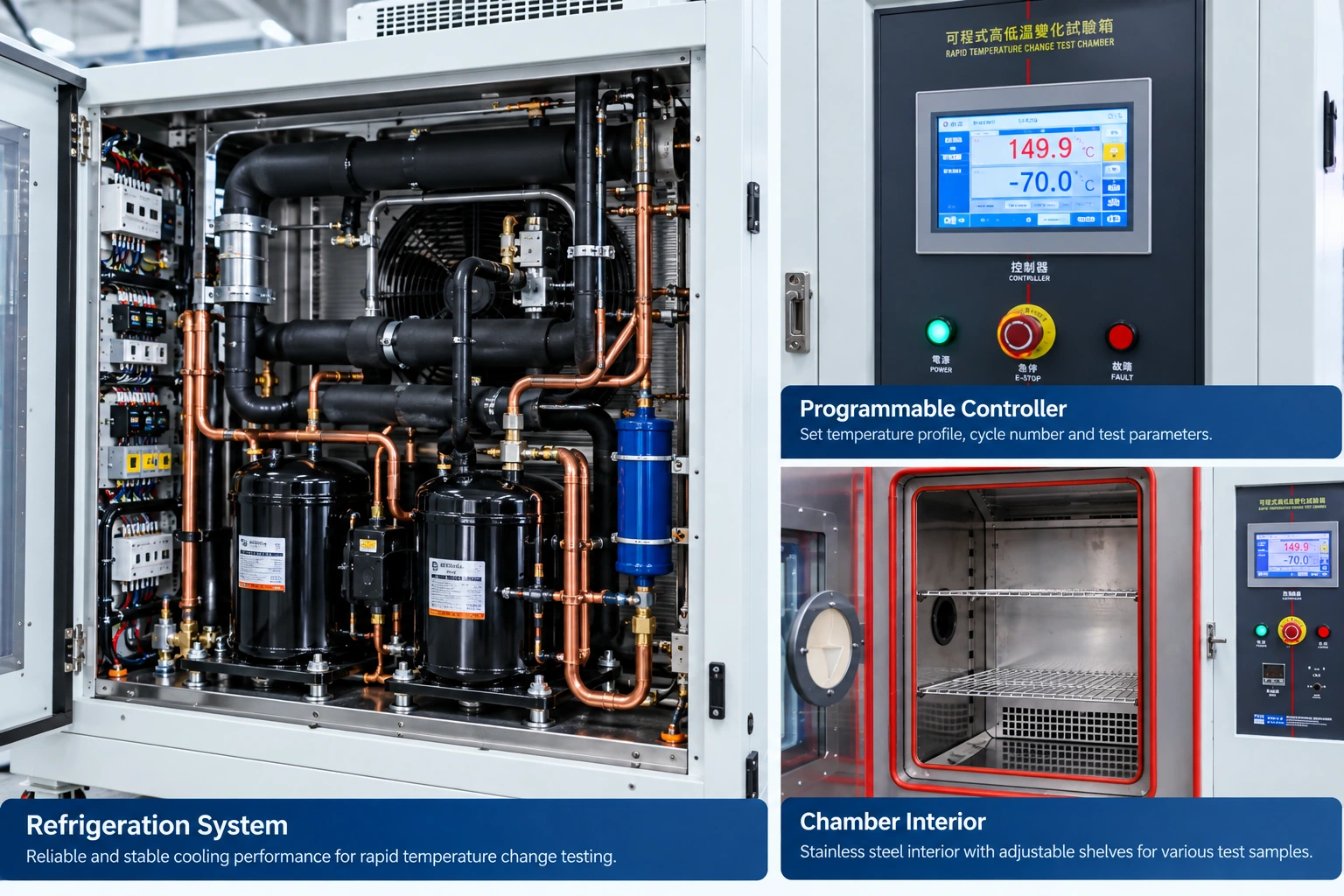

Los componentes principales del circuito de control son todos de marcas de alta calidad (la imagen de la derecha muestra: interruptor electromagnético alemán Schneider)

Sobretemperatura

Protector

Japón Omron

Función de protección

1. Sobrecalentamiento del compresor, sobrecorriente, protección contra sobrepresión,

2. Protección contra sobrecalentamiento del ventilador de condensación

3. Dispositivo de protección contra rayos de la fuente de alimentación de CA del controlador

4. Protector de sobretemperatura en la caja (ajustable)

5. Fusible de temperatura de la cámara de prueba y protección extrema contra sobretemperatura del canal del aire acondicionado

6. Protección contra sobrecalentamiento del motor del ventilador centrífugo

7. Pérdida de fase de alimentación principal, fugas, sobrecarga, protección contra cortocircuitos, protección de apagado cuando se abre el gabinete de distribución de energía, la fuente de alimentación principal está equipada con un interruptor de protección sin fusibles.

8. Pruebe el protector de sobretemperatura del producto (independiente).

Otros componentes

(1) 2 capas de gradilla de muestras de acero inoxidable. Capacidad de carga: 20 kg/capa.

 ( La carga total de muestras en lacámara no excederá de: 100 kg ).

(2) Orificio de prueba de 100 mm de diámetro tapón blando tipo 1

Condiciones de uso

1. Temperatura ambiente: 5 °C -35 °C;

2. Humedad relativa: ≤ 85% HR;

3. Presión atmosférica: 80kPa ~ 106kPa

4. No hay vibraciones fuertes alrededor

5. Voltaje de alimentación:

5.1 Fuente de alimentación: 380V AC (±10%), (50±0.5)Hz trifásico de 5 hilos + cable de tierra de protección, resistencia de tierra ≤ 4Ω ; Capacidad de potencia: potencia total nominal 1 28 kw

5.2 Requisitos de cable: Un cable de cinco hilos (cable de alambre de cobre cuadrado 50 de cuatro hilos + cable de conexión a tierra de protección de alambre de cobre cuadrado 16) (4 metros de largo), utilizando un interruptor de fugas 3P + N 250A.

5.3 El terminal de control de potencia de muestra adopta el modo de control de contacto de relé, AC220V, 2A (cuando la máquina está funcionando normalmente, el contacto está cerrado; cuando el equipo se detiene o falla, el contacto desconecta la fuente de alimentación de trabajo de muestra y entra en el estado de protección)

5.4. Potencia total nominal: 128 KW, Potencia máxima de funcionamiento: 90 KW

5.5 . Corriente máxima de funcionamiento: 160 A

6. Frecuencia: 50±0.5Hz

7. Agua de humidificación; resistividad ≥ 500M Ω ;

8. Requisitos de calidad del aire ambiente: sin polvo de alta concentración y gas o polvo inflamable o explosivo, sin fuente de radiación electromagnética fuerte cerca.

9. No coloque artículos que sean inflamables, explosivos o que produzcan gases volátiles o corrosivos en la caja para pruebas o almacenamiento.

10. Requisitos estándar de colocación de muestras de prueba:
10.1 La masa total de la muestra de ensayo no excederá de 80 KG por
10.2 El volumen total de la muestra de ensayo no excederá de 2/5 del volumen de la caja, y el área de colocación de cada superficie horizontal en la caja no excederá de 2/5 del área de la sección transversal . De lo contrario, el rendimiento de la caja de prueba puede verse seriamente afectado o puede no funcionar correctamente.
