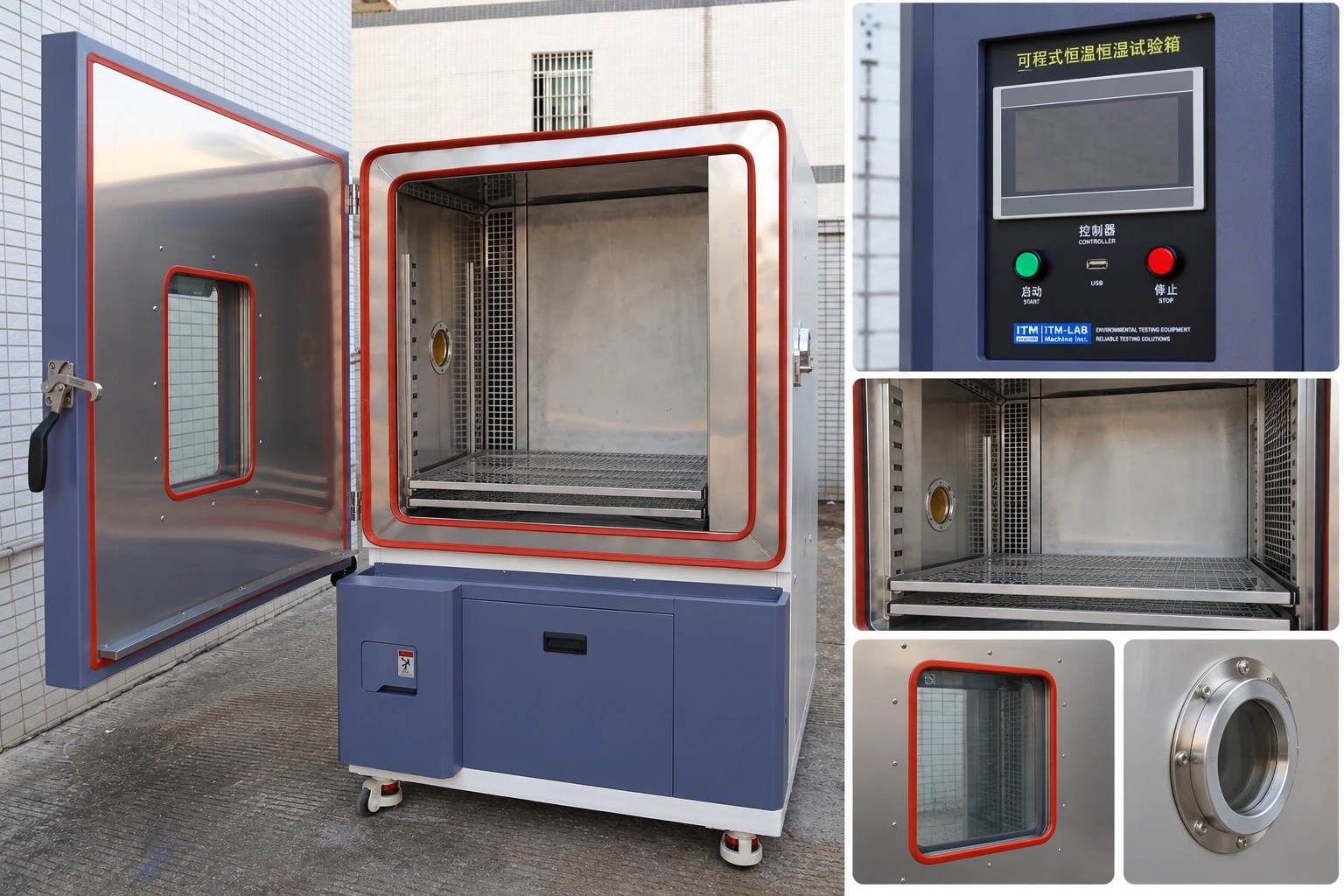

Estructura y material

Cámara externa

Pulverización electrostática de chapa de acero laminada en frío

Cámara interior

Placa de acero inoxidable SUS304# .

Capa aislante

Espuma de poliamina dura + algodón ultrafino de fibra de vidrio ecológico

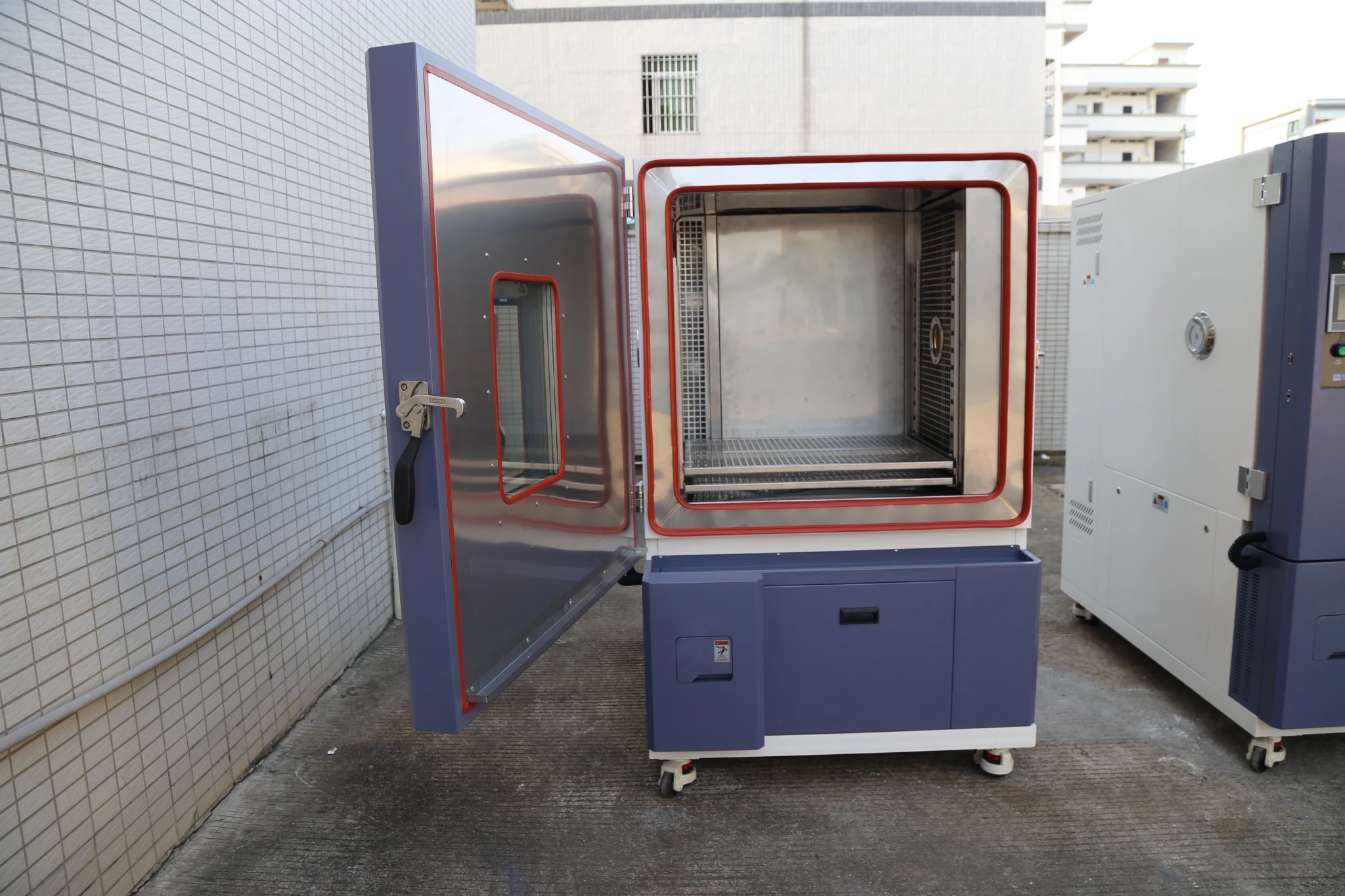

Puerta

Puerta única a la izquierda

Ventana de observación

La puerta única está equipada con una ventana de observación de vidrio grande al vacío de 3 capas (30 * 40 cm);

El marco de la puerta está equipado con calefacción eléctrica (ajuste automático), dispositivo anticongelante y anticondensación.

Orificio de prueba

50 mm o 100 mm a la izquierda de la cámara (estándar Cantidad: 1)

Agujeros para guantes

Opcional

Gradillas de muestras

2 piezas

Foca

Sello de silicona original importado

Balancín de presióne puerto

Drenaje de 1/2 pulgada tipo compartido

Luz

Las lámparas LED de bajo consumo de 9W están conectadas a la ventana de observación.

Forma de comunicación

La interfaz USB (estándar), RS-232 o Crystal Head son opcionales

Color

No hay ningún requisito especial para el color, se utilizará el color universal ITM-LAB (imagen de referencia)

Sistema de refrigeración m

Método de enfriamiento por aire

Compresor alternativo de pistón

Compresor

Francia Tecumseh, Japón Hitachi, Alemania Bitzer u otro

El tipo y la cantidad dependen de las condiciones de la prueba

Fluido refrigerante

Refrigerante ambiental sin flúor (DuPont)

HFC R404A o R23

Condensador

Aletas de convección forzada eficientes refrigeradas por aire.

Evaporador

Evaporador de aletas multietapa de alta eficiencia con membrana hidrofílica (aleta engrosada)

Separador de aceite

Henrio

Válvula de expansión

Válvula de expansión térmica Danfoss

Válvula magnética

Palacio de Saku y Danfoss en Japón

Mirilla

Danfoss

Otros accesorios

Todos son productos de calidad de marca internacional

Deshumidificación

1. Criodeshumidificación por sistema de refrigeración (el aire de la caja pasa a través del evaporador a una temperatura inferior al punto de rocío y el agua se precipita).

Características del sistema

1 Adopta el modo de regulación de temperatura y humedad equilibrada (BTHC), cambia automáticamente el caudal del sistema de refrigeración de acuerdo con las diferentes condiciones de trabajo y corta el sistema redundante en la sección constante para mantener la operación de ahorro de energía y el control de enfriamiento.

2 La combinación de evaporador de múltiples etapas, puede obtener una eficiencia de intercambio de volumen frío y una salida de refrigeración más uniformes y eficientes;

3. El control de flujo se ajusta automáticamente mediante la válvula de expansión térmica correspondiente;

Sistema de calefacción

Tubo calefactor

Tubo calefactor eléctrico de aleación de níquel-cromo de alambre desnudo

Modo de control

El control del interruptor sin contacto de alta precisión se realiza mediante la señal de salida del controlador a través del relé de estado sólido SSR. (La imagen de la derecha es el relé de estado sólido Swiss Jiale).

Controlador y circuito de control

Modo de control

Pantalla táctil resistiva de alta precisión, control de mouse externo USB;

Monitor

Pantalla LCD TFT a color verdadero de 7". (Resolución 800*480)

Fuerza de entrada

2 juegos de entrada, soporte de bola húmeda y seca PT100 y transmisor de humedad,

termopar T, K, E, etc

Exactitud

0.1 Muestreo de alta precisión

Capacidad del sistema

100 grupos de programas * 999 párrafos (puede repetir 999 veces), el número de párrafos necesarios para cada grupo de programas se puede dividir arbitrariamente y cada grupo de programas se puede vincular libremente entre sí (hasta 20 pasos)

Modo de funcionamiento

Ajuste el valor (pendiente)/modo de operación del programa.

Modo de salida

PID+SSR/SCR Salida síncrona bidireccional automática de avance y retroceso.

Función de software

1. Tcurva de emperatura y humedad:

Grabación sin papel: programa de grabación incorporado, la memoria del controlador se puede almacenar, funcionamiento las 24 horas durante 300 días. Puede generar fácilmente un archivo de curva de temperatura y humedad automáticamente, y guardarlo en una tabla CSV;

2. Interfaz perfecta:

USB, R232, R486 y puerto de línea de comunicación de cabeza de cristal: se puede conectar directamente a la computadora y la impresora, para lograr datos locales impresos por la línea, el puerto USB se puede usar para exportar fácilmente datos como la curva de historial.

3. Control de tiempo:

2 juegos de interfaz de control de salida de temporización, con 10 tipos de modo de control de tiempo, pueden proporcionar salida de señal de conmutación de acuerdo con los requisitos de la configuración del programa, tenga en cuenta que solo la señal de control, la fuente de alimentación de prueba en la caja debe conectarse por separado y hay un sistema de fuente de alimentación especial.

4. Visualización de fallos:

16 grupos de salida de alarma de falla, causas de falla de aviso humanizadas en chino e inglés y métodos de solución de problemas

6. Comience con cita previa:

Todas las condiciones de prueba se pueden configurar para programar la función de inicio.

7. Conecte el sistema de control.

Se incluye software de control por computadora (CD).

Componentes principales del circuito de control

Las partes principales de la línea de control son marcas de alta calidad (imagen de la derecha: contactor de CA francés Schneider)

Función defensiva

1. Sobrecalentamiento del compresor, sobrecorriente, protección contra sobrepresión,

2. Protección contra sobrecalentamiento del ventilador de condensado

3. Dispositivo de protección contra rayos de la fuente de alimentación de CA del controlador

4. Protector de sobretemperatura de la caja (ajustable),

5. Tubo de fusible de temperatura de la cámara de prueba, protección contra sobretemperatura del límite del canal de aire acondicionado

6. Protección contra sobrecalentamiento del motor del ventilador centrífugo

Siete. Pérdida total de fase de la fuente de alimentación, fugas, sobrecarga, protección contra cortocircuitos, protección abierta del gabinete de distribución de energía, fuente de alimentación total sin interruptor de protección de fusibles.

8. Pruebe el protector de sobretemperatura del producto (independiente).

Condiciones de trabajo

1. Temperatura ambiente: 5 °C-35 °C;

2. Humedad relativa: ≤85% HR;

3. Presión atmosférica: 80kPa ~ 106kPa

4. No hay vibraciones fuertes alrededor

5. Voltaje de la fuente de alimentación:

5.1 Fuente de alimentación: consulte la ficha técnica

5.2 Requisitos del cable: dependen del modelo

6. Frecuencia: 50±0.5Hz, 60Hz es compatible.

7. Requisitos de calidad del aire ambiente: no contiene alta concentración de polvo e inflamable. Gas o polvo explosivo, sin fuente de radiación electromagnética fuerte cerca.

8. No coloque gases inflamables, explosivos o volátiles, corrosivos en la caja para pruebas o almacenamiento

9. 600 mm se reservan en los lados izquierdo y derecho y en la parte posterior de la máquina para la disipación de calor
