Diseño para Pruebas de Choque Térmico:
Electrónica automotriz, ECUs, sensores y conectores
Semiconductores, encapsulados de circuitos integrados y componentes electrónicos
PCB, soldaduras y conjuntos electrónicos
Componentes y carcasas de baterías
Plásticos, sellos de caucho, adhesivos y materiales compuestos

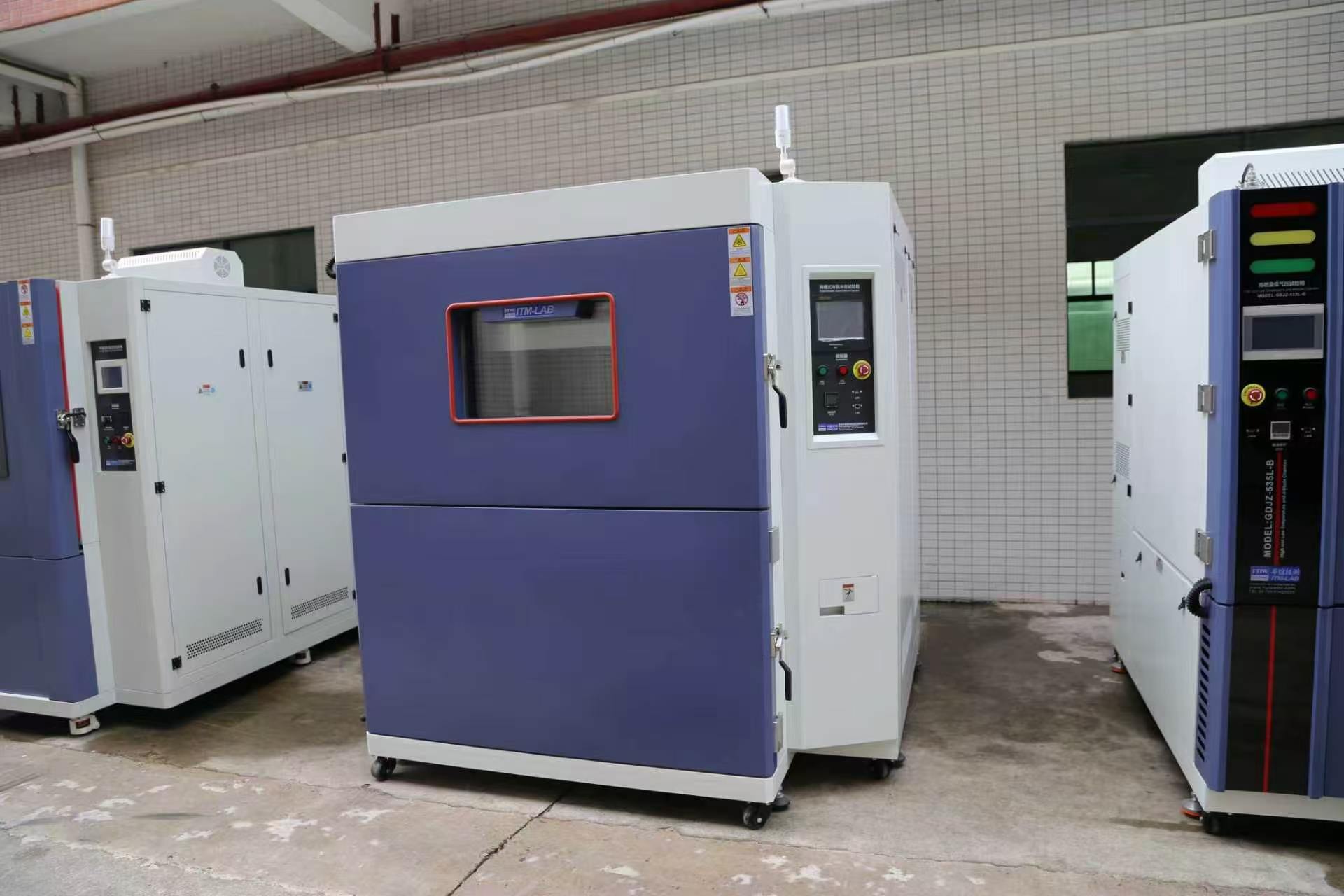

La Cámara de Pruebas de Choque Térmico de dos zonas de la serie CTS de ITM-LAB está diseñada para evaluar la resistencia de componentes electrónicos, piezas de automóviles, semiconductores y materiales industriales a cambios repentinos de temperatura.
Con cámaras independientes en caliente y fría, el sistema transfiere automáticamente muestras de prueba entre dos zonas de temperatura para evaluar posibles fallos causados por la expansión térmica, la contracción y la tensión del material.
Disponible en capacidades de 50L–300L, con configuraciones personalizadas para satisfacer diferentes requisitos de prueba.
Opciones de baja temperatura: −40°C / −55°C / −65°C
Rango de choque a altas temperaturas: +60°C a +150°C
Fluctuación de temperatura: ±0,5°C
Capacidad de la recámara: 50L–300L / Personalizable
Transferencia de muestras: Automática
Cámara interior: acero inoxidable SUS304
Las zonas de temperatura separadas permiten cambios rápidos en la temperatura de exposición de la muestra sin calentar y enfriar repetidamente un único espacio de prueba.
La cesta de muestras se mueve automáticamente entre las cámaras caliente y fría según el ciclo de prueba programado.
El Tipo A (−40°C), el Tipo B (−55°C) y el Tipo C (−65°C) están disponibles para diferentes requisitos de ensayo a baja temperatura.
Fluctuación de temperatura de ±0,5°C bajo condiciones de funcionamiento especificadas.
Interior de acero inoxidable SUS304 con aislamiento térmico y sellado para operación en laboratorio.
Control automático de los ajustes de temperatura, periodos de exposición, transferencia de muestras y ciclos de prueba.
| >Parámetro | >Especificación |
|---|---|
| Diseño de la cámara | Two-Zone (Caliente y Frío) |
| Tipo A de baja temperatura | −40°C |
| Tipo B de baja | temperatura−55°C |
| Tipo C de baja | temperatura−65°C |
| Rango de choque de alta temperatura | +60°C a +150°C |
| Rango de temperatura de precalentamiento | +60°C a +200°C |
| Rango de Temperatura de Preenfriamiento | −70°C to 0°C |
| Fluctuación de temperatura | ±0.5°C |
| Transferencia de muestra | Automático |
| Material de la cámara interior | SUS304 Stainless Steel |
| >Método de refrigeración | Refrigeración por aire / Refrigeración por agua |
La serie CTS mantiene ambientes separados entre calor y frío. Durante las pruebas, un mecanismo de transferencia automática mueve la cesta de la muestra entre las dos cámaras según el tiempo de exposición programado y el recuento de ciclos.
Este proceso genera cambios rápidos en la temperatura de exposición de la muestra y ayuda a evaluar posibles daños causados por el estrés térmico repetido.
La serie CTS soporta pruebas de fiabilidad ante choques térmicos para:
Electrónica automotriz: ECU, sensores, conectores y módulos electrónicos.
Semiconductores: Paquetes de CI y componentes electrónicos.
Conjuntos de PCB: Soldaduras, placas de circuito y conexiones electrónicas.
Componentes de la batería: Materiales, conectores y carcasas relacionados con la batería, sujetos a los requisitos de seguridad de la muestra.
Materiales industriales: plásticos, caucho, sellos, adhesivos y materiales compuestos.
La serie CTS puede configurarse para procedimientos relevantes de choque térmico, incluyendo:
IEC 60068-2-14 — Cambio de temperatura (Prueba Na)
GB/T 2423.22 — Cambio de temperatura
Método MIL-STD-810H 503.7 — Choque térmico
JEDEC JESD22-A106 — Choque térmico
La aplicabilidad de la prueba depende del procedimiento seleccionado, las condiciones de temperatura, la carga de muestras, el rendimiento de transferencia y la configuración de la cámara.
ITM-LAB realiza inspecciones previas al envío y comprobaciones funcionales de las cámaras de choque térmico CTS, incluyendo la operación correspondiente de la cámara, transferencia automática de muestras y funciones de control.
Encuentra la cámara de choque térmico adecuada para tu prueba
ITM-LAB ofrece cámaras de choque térmico CTS de dos zonas estándar y personalizadas para pruebas de fiabilidad industrial.
Para recibir una configuración y presupuesto adecuados, por favor proporcione:
Dimensiones y peso del ejemplar
Temperaturas de prueba altas y bajas requeridas
Tiempo de exposición y ciclos de prueba
Estándar de prueba aplicable
Capacidad de cámara preferida
Contacte con ITM-LAB para especificaciones técnicas y presupuesto.
Una cámara de choque térmico de dos zonas evalúa cómo los productos resisten cambios repentinos entre altas y bajas temperaturas. Se utiliza comúnmente para probar electrónica automotriz, encapsulados de semiconductores, PCBs, conectores, sensores y materiales industriales en busca de posibles fallos causados por tensiones térmicas repetidas.
La serie CTS utiliza cámaras calientes y frías separadas. Un mecanismo de transferencia automática mueve la cesta de la muestra entre las dos zonas de temperatura según el tiempo de exposición programado y los ciclos de prueba.
La serie CTS ofrece tres configuraciones de baja temperatura:
Tipo A: −40°C
Tipo B: −55°C
Tipo C: −65°C
El rango de choque a altas temperaturas es de +60°C a +150°C. Las configuraciones personalizadas pueden discutirse según los requisitos específicos de prueba.
La serie CTS puede configurarse para procedimientos de prueba de choque térmico como IEC 60068-2-14 Test Na, GB/T 2423.22, MIL-STD-810H Método 503.7 y JEDEC JESD22-A106.
La compatibilidad con un estándar específico depende de las condiciones de temperatura requeridas, la carga de la muestra, el rendimiento de transferencia y la configuración seleccionada de la cámara.
Las capacidades estándar incluyen 50L, 100L, 150L, 200L y 300L. ITM-LAB también ofrece dimensiones personalizadas de la cámara según el tamaño, cantidad y requisitos de prueba de la muestra.
Por favor, proporcione las dimensiones y peso de la muestra, las altas y bajas temperaturas requeridas, el tiempo de exposición, el número de ciclos de ensayo, el estándar de prueba aplicable y la capacidad de la cámara preferida.
ITM-LAB revisará estos requisitos y recomendará una configuración adecuada de cámara de choque térmico CTS.
