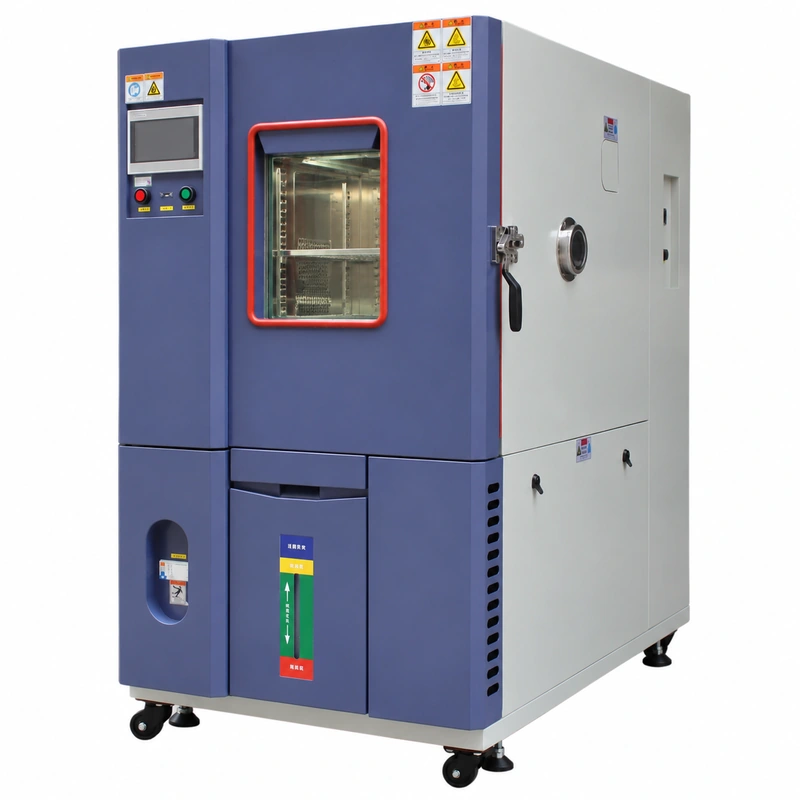

Cámara de prueba de humedad constante y temperatura - serie GDJS
Cámara climática programable para pruebas de fiabilidad ambiental
La Cámara de Prueba de Temperatura y Humedad de la Serie ITM-LAB GDJS proporciona condiciones controladas de temperatura y humedad para pruebas de fiabilidad ambiental de componentes electrónicos, piezas de automóviles, materiales industriales y otros productos.
Disponible en seis capacidades estándar, la serie GDJS soporta pruebas de alta y baja temperatura, pruebas de calor en estado estacionario y de humedad cíclica, y ensayo ambiental programable perfiles de prueba.
−40°C / −70°C a +150°C | 20–98% HR | 100–1000L OBTENER UN PRESUPUESTO | HOJA DE DATOS DE SOLICITUD
Características principales | Ventajas
- Amplio rango de temperatura
Elige entre configuraciones tipo B (−40°C a +150°C) y tipo C (−70°C a +150°C) para cumplir con diferentes requisitos de ensayo a baja temperatura.
- Controlled Humidity Testing
Soporta una humedad relativa del 20–98% dentro de la región de funcionamiento de temperatura/humedad especificada para controlar el calor húmedo y las pruebas ambientales.
- Pruebas Ambientales Programables
Soporta perfiles programados de prueba de temperatura y humedad para exposición en estado estacionario y ciclos ambientales repetidos .
- Seis capacidades estándar
Disponible en configuraciones de 100 L, 150 L, 225 L, 408 L, 800 L y 1000 L para adaptarse a diferentes tamaños de muestra y requisitos de laboratorio.
Especificaciones de rendimiento
|
Parámetro |
Especificaciones |
|---|---|
|
Rango de temperatura |
B: −40°C a +150°C / C: −70°C a +150°C |
|
Rango de humedad |
20–98% HR* |
|
Fluctuación de temperatura |
±0,5°C |
|
Fluctuación de humedad |
±2,5% HR |
|
Desviación de temperatura |
±1°C |
|
Desviación de humedad |
±3% HR |
|
Uniformidad de la temperatura |
≤2,0°C |
|
Velocidad de calentamiento |
≥3,0°C/min |
|
Tasa de refrigeración |
≥1,0°C/min |
|
Carga máxima por estantería |
20 kg |
|
Sistema de refrigeración |
Compresor de pistón totalmente cerrado |
El control de la humedad está limitado a la región de funcionamiento de temperatura/humedad especificada.
∗ Condiciones de rendimiento: Temperatura ambiente de +5°C a +25°C, humedad relativa ≤85%, bajo condiciones de sin carga. La verificación detallada del rendimiento para configuraciones individuales debe seguir las especificaciones técnicas acordadas.
Selección de modelos GDJS
Nota de selección: Seleccione la capacidad de la cámara en función de las dimensiones, cantidad, espacio de la cámara y espacio de flujo de aire requerido, no solo en volumen.
|
Modelo |
Capacidad |
Tamaño interno (D×D×H, mm) |
Peso |
Suministro eléctrico |
|---|---|---|---|---|
|
GDJS-100L-B/C |
100 L |
400×500×500 |
220 kg |
CA 220V, 3 kW |
|
GDJS-150L-B/C |
150 L |
500×500×600 |
250 kg |
CA 380V, 4,5 kW |
|
GDJS-225L-B/C |
225 L |
500×600×750 |
300 kg |
CA 380V, 5,5 kW |
|
GDJS-408L-B/C |
408 L |
600×800×850 |
400 kg |
CA 220V, 7,5 kW |
|
GDJS-800L-B/C |
800 L |
1000×800×1000 |
600 kg |
CA 380V, 10 kW |
|
GDJS-1000L-B/C |
1000 L |
1000×1000×1000 |
700 kg |
AC 380V, 11 kW |
Tipo B vs. Tipo C
|
Configuración |
Rango de temperatura |
|---|---|
|
Tipo B |
−40°C a +150°C |
|
Tipo C |
−70°C a +150°C |
Construcción de la cámara
La serie GDJS combina un espacio de prueba resistente a la corrosión, aislamiento térmico y características prácticas de observación para pruebas ambientales rutinarias en laboratorio.
|
Componente |
Descripción |
|---|---|
|
Cámara interior |
Acero inoxidable SUS304 |
|
Gabinete exterior |
Acero laminado en frío con recubrimiento electrostático |
|
Aislamiento |
Espuma rígida de poliuretano y fibra fina de vidrio |
|
Ventana de observación |
Vidrio al vacío de tres capas, 300 × 400 mm |
|
Calefacción de ventanas |
Sistema eléctrico antiescarchado y anticondensación |
|
Sello de puerta |
Silicona resistente a altas temperaturas |
|
Sistema de refrigeración |
Compresor de pistón totalmente cerrado |
|
Puerto de pruebas |
50 mm o 100 mm |
|
Estanterías estándar |
2 piezas |
|
Luz de cámara |
LED de 9 W |
Aplicaciones de ensayo ambiental
La Cámara de Pruebas de Temperatura y Humedad de la Serie GDJS está diseñada para pruebas ambientales controladas durante el desarrollo, la cualificación y la verificación de calidad del producto .
- Pruebas de temperatura y humedad constantes
Mantener condiciones específicas de temperatura y humedad relativa para evaluar la estabilidad de componentes electrónicos, piezas de automóviles y materiales industriales.
- Pruebas de calor húmedo
Realizar exposición al calor en estado estacionario o húmedo cíclico para evaluar los efectos de la humedad y la temperatura elevada sobre el aislamiento eléctrico, las propiedades del material y los componentes Fiabilidad.
- Pruebas de alta y baja temperatura
Evalúa el rendimiento del producto en exposición a frío y calor seco, cubriendo diferentes requisitos de baja temperatura.
- Ciclo de temperatura y humedad
Ejecuta perfiles ambientales programados para evaluar la respuesta del producto a cambios repetidos de temperatura y humedad, sujeto al controlador seleccionado y a las condiciones de funcionamiento.
Industrias típicas: Electrónica · Automoción · Componentes de baterías · Aeroespacial · Materiales · Laboratorios de Investigación y Desarrollo
Normas de Prueba Aplicables
La serie GDJS soporta aplicaciones de pruebas ambientales asociadas con métodos de prueba relevantes de la IEC 60068 .
|
Estándar |
Método de prueba |
|---|---|
|
IEC 60068-2-1 |
Frío |
|
IEC 60068-2-2 |
Calor seco |
|
IEC 60068-2-30 |
Calor húmedo, cíclico |
|
IEC 60068-2-78 |
Calor húmedo, estado estacionario |
La configuración aplicable de la cámara, las condiciones de temperatura/humedad y los procedimientos de prueba deben verificarse en función de la norma específica y los requisitos del cliente.
Solicita un presupuesto para tu cámara de prueba de temperatura y humedad GDJS
Cuéntanos tus condiciones de prueba y los requisitos de la muestra. Nuestro equipo de ingeniería puede ayudarnos a recomendar una capacidad adecuada de la cámara, configuración de temperatura y accesorios.
Campos RFQ recomendados
|
Campo |
Requisito |
|---|---|
|
Nombre completo |
Obligatorio |
|
Nombre de la empresa |
Obligatorio |
|
Correo electrónico |
Obligatorio |
|
País |
Obligatorio |
|
Rango de temperatura requerido |
Obligatorio |
|
Humedad requerida |
Obligatorio |
|
Dimensiones y peso del ejemplar |
Recomendado |
|
Capacidad requerida de la cámara |
Opcional |
|
Estándar de prueba / Aplicación |
Opcional |
|
Requisitos adicionales |
Opcional |
Para requisitos no estándar, ITM-LAB puede evaluar capacidades de cámaras personalizadas, puertos de prueba, interfaces de comunicación y otras configuraciones específicas de la aplicación.
-
¿
- Cuál es la diferencia entre GDJS-B y GDJS-C?
La configuración GDJS-B proporciona un rango de temperatura de −40°C a +150°C, mientras que GDJS-C amplía el límite de temperatura baja hasta −70°C. Ambas configuraciones están disponibles en toda la serie GDJS.
- ¿Qué rango de humedad puede alcanzar la cámara GDJS?
El rango de humedad especificado es del 20–98% de humedad relativa (HR). El control real de la humedad está limitado a la temperatura y la humedad de la región de funcionamiento de la cámara.
- ¿Puede la cámara GDJS realizar pruebas de 85°C / 85% de humedad relativa (HR)?
La serie GDJS está pensada para pruebas controladas de calor en humedad. La idoneidad para 85°C / 85% de humedad relativa debe confirmarse en función de la envolvente de funcionamiento de la cámara, la carga de muestras y la duración requerida de la prueba.
- ¿Cómo selecciono la capacidad adecuada de la recámara?
Considera las dimensiones, la cantidad, el peso, la distancia libre de los accesorios y los requisitos de flujo de aire.La serie GDJS ofrece seis capacidades estándar desde 100 L hasta 1000 L.
- ¿Puede la cámara realizar ciclos programables de temperatura y humedad?
Sí. La serie GDJS soporta ensayos ambientales programables. Los pasos de programa, ajustes de ciclo y funciones de registro de datos disponibles dependen de la configuración del controlador.
- ¿Existen configuraciones de cámara personalizadas?
Sí. ITM-LAB puede evaluar capacidades no estándar de cámara, configuraciones multicapa, puertos de prueba adicionales , plataformas y otros requisitos específicos de la aplicación.
