El Comprobador de Compresión de Contenedores de Control Servo RS-8401 es un dispositivo profesional de prueba de precisión diseñado para cajas corrugadas, tableros de panal, recipientes de plástico y otros materiales de embalaje.
El ITM-LAB RS-8401 Testing de Compresión de Empaques está diseñado para pruebas de compresión y apilamiento de cartones, cajas corrugadas, envases de plástico y paquetes de transporte completos.
Con opciones de capacidad de 10, 20 y 50 kN, movimiento de placas controlado por servo y software de prueba en lazo cerrado, el sistema mide la resistencia a la compresión, la deformación y el rendimiento de carga sostenida bajo condiciones de prueba controladas.
| 10 / 20 / 50 kN | ±1% F.S. | 0,001–200 mm/min | Hasta 1500 × 1500 × 1500 mm |
|---|---|---|---|
| Opciones de capacidad | Precisión de carga | Velocidad de prueba | Espacio de pruebas |
[ Configurar mi sistema de pruebas ] [ Vídeo instructivo ]
El RS-8401 soporta tanto pruebas de resistencia a compresión de corta duración como evaluación de apilamiento de carga sostenida.
| Prueba de compresión | Test de apilamiento | |
|---|---|---|
| Propósito | Determinar la resistencia a la compresión del paquete | Simular carga sostenida de apilamiento |
| Control | Movimiento / carga controlado de la placa | Carga aplicada constante |
| Duración | Al endpoint especificado o fallo | Periodo de espera definido |
| Evaluar | Resistencia + deformación + fallo | Deformación + estabilidad a lo largo del tiempo |
| Típico DUT | Cartones, cajas, envases | Paquetes de transporte completos |
CARTONES CORRUGADOS | CAJAS DE ENVÍO | ENVASES DE PLÁSTICO | EMBALAJE RETORNABLE | EMBALAJE DE PANAL DE ABEJA | PAQUETES LLENOS
Desde estructuras de embalaje vacías hasta paquetes de transporte completos y llenos.
servo de CA proporciona un movimiento controlado de placas para pruebas de compresión, deformación y carga sostenida.
La medición de fuerzas de alta precisión combinada con una resolución de desplazamiento de 0,001 mm captura la carga y deformación del paquete durante toda la prueba.
El software de lazo cerrado soporta compresión, carga constante, retención de presión, deformación constante y pruebas en tiempo constante, con registro y exportación de datos de prueba.
Elige entre capacidades de 10, 20 o 50 kN y múltiples espacios de prueba para adaptarse al tamaño del paquete y la carga de trabajo esperada.
| >Parameter | Especificaciones |
|---|---|
| Model | RS-8401 |
| Capacidad | 10 kN / 20 kN / 50 kN |
| Force Units | N / kN / kgf / lbf |
| >Resolución de carga | 1/250.000 |
| Load Accuracy | ±1% F.S. |
| Force Amplification | Infinitamente variable |
| Velocidad de prueba | 0.001–200 mm/min |
| Resolución de desplazamiento | 0.001 mm |
| Espacio de prueba | 1000 × 1000 × 1200 mm |
| 1200 × 1200 × 1200 mm | |
| 1500 × 1500 × 1500 mm | |
| Método de control | Software profesional de control en lazo cerrado |
| Sistema de transmisión | servomotor AC |
| Dimensiones de la máquina | 1750 × 1000 × 2000 mm / 1950 × 1200 × 2000 mm |
| Peso de la máquina | 1250 kg / 1550 kg |
| Fuente de alimentación | AC 220 V, 5 A o según lo especificado |
Una prueba de compresión de paquete es más que una lectura de fuerza máxima. El RS-8401 registra la fuerza y el desplazamiento a lo largo de la prueba para mostrar cómo responde el paquete a medida que aumenta la carga.
Mide la resistencia del encapsulado, la deformación y el comportamiento de carga sostenida en una sola prueba.
| RESULTADO DE LAS PRIMARIAS | DEFORMACIÓN | ANÁLISIS DE CURVAS |
|---|---|---|
| Fuerza de compresión máxima | Deformación bajo carga | Curva carga-desplazamiento |
| Carga máxima alcanzada antes de la falla o colapso estructural. | Deformación de paquetes bajo una fuerza de compresión especificada. | Visualiza la fuerza completa y la respuesta a la deformación durante la compresión. |

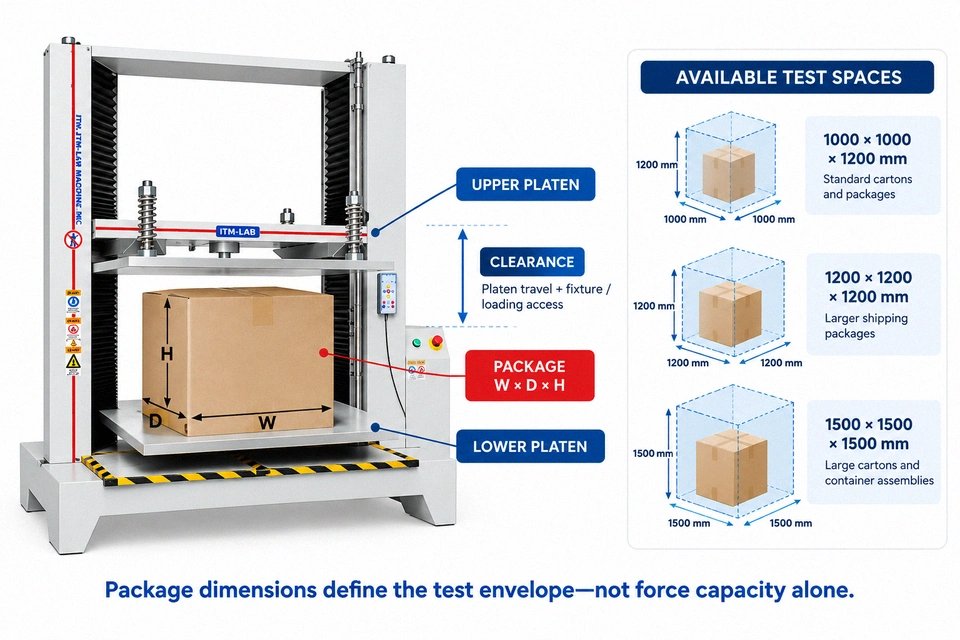

No selecciones un tester de compresión de embalaje solo por la capacidad de fuerza. El paquete también debe caber dentro del envolvente de prueba utilizable con suficiente espacio para la carga y el movimiento de la placa.
| Espacio de pruebas | Base típica de selección |
|---|---|
| 1000 × 1000 × 1200 mm | Cajas y paquetes estándar |
| 1200 × 1200 × 1200 mm | Paquetes de envío más grandes |
| 1500 × 1500 × 1500 mm | Grandes cajas y conjuntos de contenedores |
Selecciona el espacio de prueba alrededor del sobre del paquete cargado, no solo las dimensiones nominales del encapsulado.
No selecciones 10, 20 o 50 kN solo por el peso del paquete.
Lacapacidad de compresión debe seleccionarse en función del método de prueba requerido, la fuerza de compresión esperada, la construcción del encapsulado y el rango de carga de trabajo.
>ESTÁNDAR / PROCEDIMIENTO DE PRUEBA
↓
TIPO DE PAQUETE + CONSTRUCCIÓN
↓
>FUERZA DE COMPRESIÓN MÁXIMA ESPERADA
↓
>RANGO DE TRABAJO REQUERIDO
↓
>VERIFY TEST SPACE
↓
10 kN | 20 kN | 50 kN
Si se desconoce la fuerza de compresión esperada, proporciona las dimensiones del encapsulado, la masa llena, el material y el procedimiento de prueba aplicable para la revisión de configuración.
El RS-8401 puede configurarse para métodos comunes de compresión y apilamiento de encapsulados.
ASTM D642 — Compresión de contenedores de envío
ISO 12048 — Compresión y pruebas de apilamiento
ISO 2234 — Apilamiento de carga estática
ASTM D4577 — Compresión de carga constante
ASTM D4169 — Procedimientos
de compresión de distribuciónGB/T 4857.4 — Compresión
de paquetes de transporteGB/T 4857.3 — Apilamiento de carga estática
¿Usando otro procedimiento estándar o interno?
Envíanos tu método de prueba o perfil de carga para revisión de configuración.
| PACKAGE | TEST | LOAD |
|---|---|---|
| W × D × H + masa llena | Compresión / apilamiento | Plantilla esperada |
| ESTÁNDAR | DURACIÓN | CONFIGURACIÓN |
| Método / procedimiento de prueba | Fallo o tiempo de espera | Capacidad + espacio + luminario |
| Requisito de prueba | Tu información |
|---|---|
| Tipo de paquete / contenedor * | __________________________ |
| Dimensiones del paquete * | W ____ × D ____ × H ____ mm |
| Peso del paquete lleno | ____ kg |
| Material de embalaje | __________________________ |
| Tipo de prueba * | □ compresión □ apilamiento □ ambos |
| Carga máxima esperada | ____ kN □ Desconocido |
| Velocidad de compresión | ____ mm/min □ A estándar |
| Duración requerida de la retención | __________________________ |
| Estándar / Procedimiento de Prueba | __________________________ |
| Orientación en pruebas | __________________________ |
| Dibujo del paquete / Foto | Archivo de subida |
| Requisitos especiales | __________________________ |
Envíanos las dimensiones de tu paquete, la masa llena y el estándar de prueba. Nuestro equipo puede revisar el rango de fuerzas requerido, el espacio de prueba y la configuración antes de la cotización.[ Revisa mi requisito de examen ]
El RS-8401 está diseñado para pruebas de compresión y apilamiento de cartones, cajas de envío, contenedores y paquetes completos de transporte.
Seleccione la capacidad según el método de ensayo aplicable y la fuerza de compresión de trabajo esperada en lugar de solo el peso del paquete. Si la fuerza esperada es desconocida, proporciona los detalles del paquete y el estándar de prueba para la revisión de configuración.
Sí. Su sistema de control en lazo cerrado soporta pruebas de carga sostenida para evaluar la deformación y estabilidad del paquete bajo condiciones de apilamiento.
Los espacios de prueba disponibles incluyen 1000 × 1000 × 1200 mm, 1200 × 1200 × 1200 mm y 1500 × 1500 × 1500 mm. La configuración adecuada depende del envolvente completo del paquete cargado y de la autorización requerida.
Dependiendo del método de prueba configurado, el sistema puede registrar datos de fuerza, desplazamiento y prueba para evaluar la resistencia a la compresión, la deformación y el rendimiento en carga sostenida.
Sí. Envía el procedimiento de prueba requerido, las dimensiones del paquete, la carga esperada y las condiciones de prueba para revisión de configuración.
