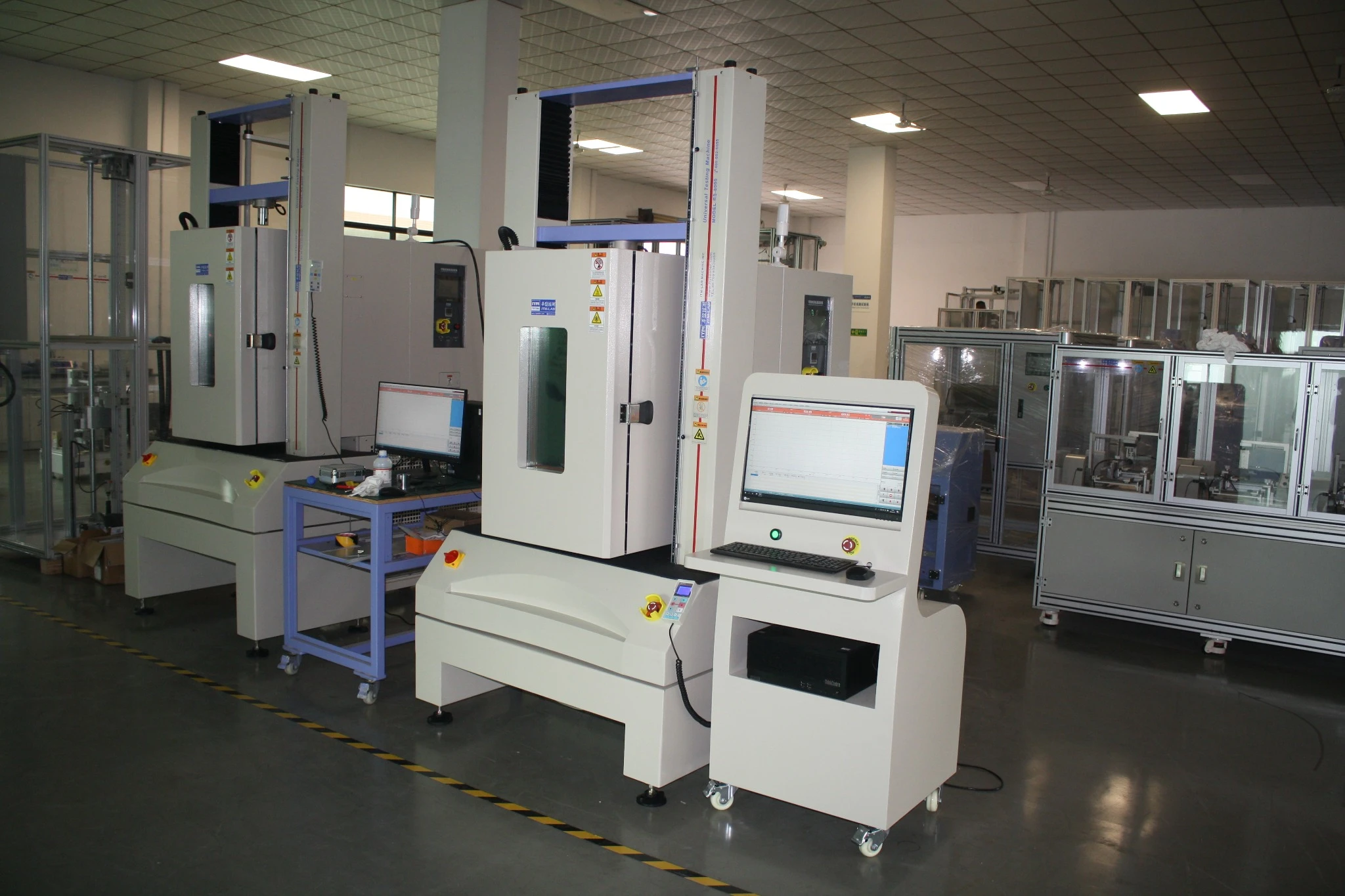

La Máquina de Prueba Universal de Altas y Bajas Temperaturas RS-8000GDW integra una cámara ambiental para pruebas de tracción, compresión, flexión y otras pruebas mecánicas. Rango estándar de temperatura: −40°C a +150°C; configuraciones personalizadas disponibles. Cuenta con capacidades de carga de 500 N–50 kN y precisión de Clase 0.5.
La serie ITM-LAB RS-8000GDW combina una máquina universal de prueba servo de precisión AC con una cámara ambiental integrada para evaluar las propiedades mecánicas de los materiales bajo condiciones de temperatura controlada.
Diseñado para pruebas de tracción, compresión, flexionamiento, despegamento, corte y desgarro, el sistema permite a los ingenieros investigar cómo las temperaturas elevadas y bajo cero afectan a la resistencia, deformación y comportamiento de fallo del material. Es adecuado para la investigación de materiales, desarrollo de productos y control de calidad relacionados con metales, plásticos, caucho, compuestos y materiales electrónicos.
La configuración estándar RS-8000GDW proporciona un rango de temperatura de –40°C a +150°C, con configuraciones adicionales de temperatura disponibles para cumplir con los requisitos de prueba especializados.
| Rango de temperatura | Capacidad de la celda de carga | Clase de precisión | Resolución de fuerzas |
|---|---|---|---|
| –40°C a +150°C (Estándar) | 500 N–50 kN | Clase 0.5 | 1/500.000 |
La resistencia, rigidez y elongación del material pueden variar significativamente bajo temperaturas elevadas o bajo cero, por lo que las pruebas controladas por temperatura son esenciales para evaluar el rendimiento real del material.
El RS-8000GDW combina carga mecánica con una cámara ambiental integrada, lo que permite a los ingenieros evaluar el comportamiento del material dependiente de la temperatura bajo condiciones de prueba controladas sin transferir muestras entre sistemas separados.
El RS-8000GDW combina servo de CA y transmisión de precisión por tornillo de bolas para pruebas mecánicas controladas. Ofrece precisión Clase 0.5, ±0,25% de precisión de fuerza indicada y resolución de fuerza de 1/500.000, con capacidades de carga seleccionables de 500 N a 50 kN.
La velocidad estándar de prueba es de 0,001–500 mm/min, con una configuración alternativa de 1–1000 mm/min. Los agarres y accesorios intercambiables soportan pruebas de tracción, compresión, flexionamiento, despegado, corte y desgarro.
La cámara integrada utiliza auto-ajuste PID con control SSR, proporcionando una precisión de control de temperatura de ±2°C y una resolución de 0,1°C. La circulación de aire forzado favorece la distribución de temperatura durante las pruebas.
Su interior de acero inoxidable SUS304, ventana de observación de vacío de doble capa de 180 × 220 mm y la cámara interior estándar W300 × D350 × H600 mm proporcionan un entorno de pruebas controlado. Las dimensiones de la cámara pueden personalizarse para adaptarse a diferentes ejemplares y accesorios.
El RS-8000GDW soporta empuñaduras, dispositivos y extensómetros específicos de la aplicación, seleccionados según los requisitos de la muestra y las condiciones de prueba. El acondicionamiento de la muestra y la verificación de temperatura deben seguir el método de prueba aplicable para garantizar resultados fiables, ya que el punto de ajuste de la cámara y la temperatura real de la muestra pueden variar.
El RS-8000GDW soporta pruebas mecánicas controladas por temperatura de diversos materiales, con configuraciones adaptadas a la geometría de la muestra, temperatura de prueba, carga esperada y normas aplicables.
| Material | Aplicaciones típicas de pruebas |
|---|---|
| Metals & Todo | Resistencia a la tracción, resistencia al límite elástico, elongación, ensayo de tracción a altas y bajas temperaturas |
| Plásticos y polímeros | Ensayo de tracción, compresión y flexión; resistencia y deformación dependientes de la temperatura |
| Goma y elastómeros | Resistencia a la tracción, alargamiento, resistencia al desgarro y rendimiento mecánico a baja temperatura |
| Materiales compuestos | Ensayo de tracción, compresión y flexión bajo condiciones de temperatura específicas |
| Electrónica y Materiales Eléctricos | Pruebas de despegado de adhesivos, materiales flexibles para PCB, materiales de alambre y cable, componentes de polímero |
Para aplicaciones automotrices, el sistema puede utilizarse para investigar el rendimiento mecánico de polímeros, caucho y otros materiales componentes bajo condiciones de temperatura especificadas. En la investigación aeroespacial e industrial de materiales, apoya la evaluación de la resistencia y el comportamiento de deformación dependientes de la temperatura.
Universidades, institutos de investigación y laboratorios de ensayos externos también pueden configurar el sistema para diferentes métodos de ensayo de materiales y mecánicas.
El RS-8000GDW puede configurarse para soportar pruebas mecánicas según procedimientos aplicables ASTM, ISO, GB y específicos de cada cliente.
Los métodos de prueba relevantes incluyen:
| Estándar | Método de prueba |
|---|---|
| ASTM E8/E8M | Ensayo de tensión de materiales metálicos |
| ASTM E21 | Pruebas de tensión a temperatura elevada de materiales metálicos |
| ISO 6892-1 | Materiales metálicos — Ensayo de tracción a temperatura ambiente |
| ISO 6892-2 | Materiales metálicos — Ensayo de tracción a temperaturas elevadas |
| ISO 6892-3 | Materiales metálicos — Ensayo de tracción a baja temperatura |
| ASTM D638 | Propiedades a tracción de los plásticos |
| Serie ISO 527 | Propiedades a la tracción de plásticos y compuestos |
| ASTM D412 | Propiedades de tracción del caucho vulcanizado y de los elastómeros termoplásticos |
| ASTM D790 | Propiedades en flexión de los plásticos |
| ISO 178 | Determinación de las propiedades a la flexión de los plásticos |
La serie RS-8000GDW ofrece diferentes configuraciones de temperatura para pruebas de alta temperatura, baja temperatura y combinadas térmicas.
El modelo estándar RS-8000GDW opera entre –40°C y +150°C. Existen otros modelos disponibles para aplicaciones que requieren condiciones prolongadas de baja temperatura o temperatura elevada.
| Modelo | Rango de temperatura | Configuración |
|---|---|---|
| RS-8000-GW | Ambiente a +250°C | Alta temperatura |
| RS-8000-DW | Temperatura ambiente a –40°C | Baja temperatura |
| RS-8000-CDW | Temperatura ambiente a –70°C | Temperatura baja prolongada |
| RS-8000-GDW | –40°C a +150°C | Temperatura Estándar Alta y Baja |
| RS-8000-CGDW | –70°C a +200°C | Temperatura Alta y Baja Prolongada |
Existen configuraciones de temperatura personalizadas sujetas a evaluación de ingeniería. Un requisito de temperatura extendido que implique –70°C y +250°C debe confirmarse como una configuración específica del sistema antes de hacer el pedido.
La selección del modelo debe considerar no solo el rango de temperatura objetivo, sino también las dimensiones de la muestra, la fuerza de prueba requerida, la disposición de agarre y el método de medición de deformación.
| Parámetro | Especificaciones |
|---|---|
| Serie de Modelos | RS-8000-GW / DW / CDW / GDW / CGDW |
| Tipos de pruebas | Tracción, compresión, flexiones, despegamento, cizalladura, desgarro |
| Clase de precisión | Clase 0.5 |
| Capacidad de la celda de carga | 500 N, 1 kN, 2 kN, 5 kN, 10 kN, 20 kN, 50 kN |
| Precisión de la fuerza | ±0,25% del valor indicado |
| Resolución de fuerzas | 1/500.000 |
| Velocidad de cabeza cruzada | 0,001–500 mm/min (opcional: 1–1000 mm/min) |
| Golpe (Excluyendo empuñaduras) | 300–500 mm (personalizable) |
| Ancho efectivo de prueba | Según la configuración de la cámara |
| Resolución de desplazamiento | 0,01 mm |
| Sistema de transmisión | Servomotor de CA |
| Unidades apoyadas | N, kN, gf, kgf, lbf |
| Parámetro | Especificaciones |
|---|---|
| Tamaño de la cámara | W300 × D350 × H600 mm (Personalizable) |
| Rango de temperatura | Según el modelo seleccionado |
| Precisión del control de la temperatura | ±2°C |
| Resolución de temperatura | 0,1°C |
| Controlador de temperatura | PID Auto-tuning + control SSR |
| Sistema de Circulación de Aire | Motor de 90 W con ventilador multiala |
| Sistema de calefacción | Calefactor de acero inoxidable con aletas (1000 W × 2) |
| Sistema de refrigeración | Refrigerante respetuoso con el medio ambiente (modelos de baja temperatura) |
| Material de cámara | SUS304 Espejo de acero inoxidable |
| Material exterior | Acero laminado en frío recubierto en polvo |
| Ventana de observación | Vidrio al vacío de doble capa (180 × 220 mm) |
| Suministro eléctrico | AC220V, 50/60Hz (Dependiendo del modelo) |
Las especificaciones técnicas se basan en las configuraciones de producto indicadas. Los requisitos personalizados y las especificaciones finales del sistema deben confirmarse antes de hacer el pedido.
El RS-8000GDW está equipado con software profesional de pruebas para control de pruebas, adquisición de datos en tiempo real, análisis y generación de informes.
El software soporta curvas fuerza-desplazamiento, esfuerzo-deformación, fuerza-tiempo y desplazamiento-tiempo, permitiendo a los ingenieros examinar el comportamiento mecánico durante todo el proceso de prueba.
Dependiendo del método de ensayo seleccionado y de la configuración de medición, el sistema proporciona cálculos de resistencia a la tracción, resistencia al límite elástico, módulo de Young, elongación, fuerza máxima, valores medios y análisis estadístico.
Los informes de prueba pueden exportarse en formatos Excel y PDF para documentación de laboratorio, comparación de resultados y control de calidad. Los cálculos dependientes de la deformación requieren una configuración de medición adecuada, incluyendo un extensómetro adecuado cuando sea aplicable.
El rendimiento de un sistema de ensayo mecánico controlado por temperatura depende de la compatibilidad de sus componentes de carga, los accesorios de muestra y los accesorios de medición.

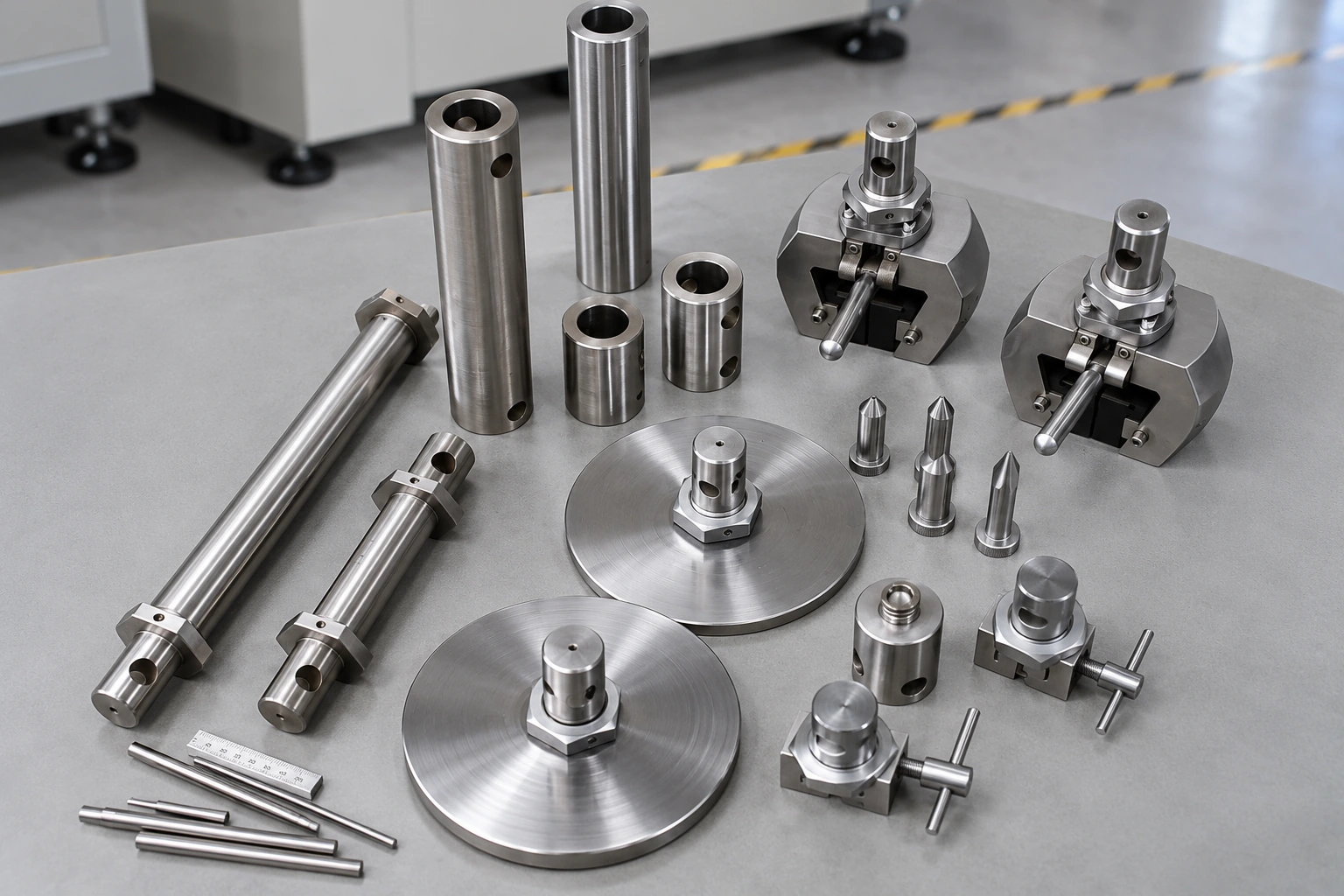

ITM-LAB proporciona diferentes configuraciones de accesorios para acomodar propiedades del material, geometría de la muestra, condiciones de temperatura requeridas y métodos de prueba aplicables.
| >Categoría de accesorios | Opciones disponibles |
|---|---|
| Tensile Grips | >Empuñaduras neumáticas, empuñaduras manuales con cuña, empuñaduras de alta temperatura, empuñaduras de baja temperatura |
| Empuñaduras de ejemplares | Empuñaduras de película, empuñaduras de goma, empuñaduras de alambre, empuñaduras planas de muestra, empuñaduras redondas de muestra |
| Compresión Supplies | Placas de compresión |
| Bending Fixtures | Luminario de flexión de tres puntos, Accesorio de flexión de cuatro puntos |
| Accesorios adicionales | Accesorio de prueba de despegado, Accesorio de cizalladura, Accesorios personalizados |
| Extensómetros | Extensómetros de Alta temperatura, Baja Temperatura, Contacto y Vídeo |
| Configuraciones opcionales | Caja de seguridad, lector de códigos de barras, celdas de carga adicionales, cámara ambiental personalizada, funciones de software personalizadas |
Los accesorios adecuados deben seleccionarse según el método de ensayo, las dimensiones de la muestra, la fuerza esperada y la temperatura de funcionamiento. Los accesorios personalizados pueden evaluarse para necesidades de pruebas especializadas.
Seleccionar una máquina universal de prueba de alta y baja temperatura requiere considerar conjuntamente el sistema de carga mecánica, la cámara ambiental y los accesorios para la muestra.
El rango de temperatura requerido determina la configuración ambiental, mientras que la fuerza de trabajo esperada y la geometría de la muestra influyen en la selección de la celda de carga y el accesorio. Las pruebas que requieren medición directa de deformación también pueden requerir un extensómetro compatible.
Antes de seleccionar un sistema, debe confirmarse la siguiente información:
| Factor de selección | Información requerida |
|---|---|
| Material de prueba | Metal, plástico, caucho, compuesto u otro |
| Método de prueba | Tracción, compresión, flexion, despegamento, cizalladura o desgarro |
| Norma aplicable | ASTM, ISO, GB o procedimiento específico para el cliente |
| Requisitos de temperatura | Temperatura mínima y máxima de prueba |
| Fuerza de Pruebas Esperada | Fuerza de trabajo y carga máxima esperada |
| Dimensiones del espécimen | Longitud, Ancho, Grosor y Longitud de Calibre |
| Requisitos de agarre | Tipo de ejemplar y accesorio requerido |
| Medición de la deformación | Requisitos del extensómetro |
| Configuración de la cámara | Espacio de trabajo interno y acondicionamiento de ejemplares |
Para aplicaciones fuera de configuraciones estándar, ITM-LAB puede evaluar dimensiones personalizadas de la cámara, empuñaduras, accesorios y otros requisitos del sistema.
Con 28 años de experiencia en fabricación, ITM-LAB proporciona equipos de ensayo mecánico y soluciones de ensayo de laboratorio personalizadas para fabricantes industriales, instituciones de investigación y laboratorios de control de calidad.
Nuestro equipo apoya a los clientes con la selección de equipos específicos para cada aplicación, empuñaduras y accesorios personalizados, configuración de cámaras ambientales, consultoría técnica, instalación de equipos y formación de operadores.
Tambiénhay opciones de interfaz de usuario multilingüe y soporte técnico postventa disponibles para apoyar a clientes en diferentes mercados.
¿Buscas una máquina universal de prueba de alta y baja temperatura para tu proyecto de ensayo de materiales?
Comparte los detalles de tu muestra, temperatura objetivo, fuerza de prueba esperada y la norma aplicable con ITM-LAB. Nuestro equipo de ingeniería y ventas puede ayudarte a evaluar una configuración de sistema adecuada para tu aplicación.
Información recomendada sobre RFQ
Material / Tipo de muestra
Método de prueba requerido
Estándar de Prueba Aplicable
Temperatura mínima y máxima de prueba
Fuerza máxima esperada
Dimensiones del espécimen
Agarres o extensómetro necesarios
País de destino
Solicitar una configuración y citación
RS-8000A Máquina Universal de Pruebas
Sistema universal de ensayo para aplicaciones de tracción, compresión y flexión.
GDW Cámara de Pruebas de Altas y Bajas Temperaturas
Cámara ambiental para pruebas controladas a altas y bajas temperaturas.
La configuración estándar RS-8000GDW funciona de –40°C a +150°C. Otros modelos de la serie ofrecen diferentes configuraciones de alta y baja temperatura, con soluciones personalizadas disponibles sujetas a evaluación de ingeniería.
Sí. Se puede seleccionar un modelo extendido adecuado para pruebas de hasta –70°C. La cámara ambiental, las empuñaduras y los accesorios de medición deben ser compatibles con las condiciones de prueba requeridas.
¿La serie RS-8000GDW ofrece capacidades de celda de carga desde 500 N hasta 50 kN. La capacidad adecuada debe seleccionarse según la fuerza laboral esperada y los requisitos de medición.
Sí. El sistema soporta ensayos mecánicos de metales, plásticos, caucho, compuestos y materiales electrónicos cuando está equipado con empuñaduras, dispositivos y accesorios de medición adecuados.
Sí. Las dimensiones y configuraciones de la cámara pueden personalizarse según el tamaño de la muestra, los requisitos de la instalación y las condiciones de temperatura objetivo. La configuración final está sujeta a confirmación de ingeniería.
Por favor, proporcione el material de prueba, el estándar aplicable, el rango de temperatura requerido, las dimensiones de la muestra, la fuerza máxima esperada y el método de ensayo preferido. Los dibujos de muestras o los procedimientos de prueba existentes también son útiles para evaluar la configuración adecuada.
