Una cámara de prueba ambiental de humedad permite a fabricantes y laboratorios evaluar cómo responden los productos a condiciones controladas de temperatura y humedad relativa. Se utiliza comúnmente en electrónica, componentes automotrices, conjuntos eléctricos, polímeros, materiales de envasado y otras aplicaciones donde la exposición a la humedad puede afectar la fiabilidad del producto.
Sin embargo, para los compradores, elegir una cámara implica más que comparar el rango de temperatura, el valor máximo de humedad y el volumen interno que figuran en un catálogo.
La cámara debe ser adecuada para el perfil real de prueba, dimensiones de la muestra, carga térmica, entorno de instalación y requisitos de verificación. Dos cámaras con especificaciones similares anunciadas pueden funcionar de forma diferente cuando se someten a las mismas condiciones de funcionamiento.
Esta guía explica qué evaluar antes de comprar una cámara de prueba ambiental de humedad, qué preguntas técnicas hacer al fabricante y qué información incluir al solicitar un presupuesto.
¿Qué es una cámara de prueba ambiental de humedad?
Una cámara de prueba ambiental de humedad, también conocida como cámara de prueba de temperatura y humedad o cámara climática, proporciona un entorno controlado para exponer muestras a condiciones específicas de temperatura y humedad relativa.
Dependiendo del método de ensayo, la cámara puede utilizarse para exposición a temperatura y humedad constantes, ciclos climáticos programados, evaluación de resistencia a la humedad o acondicionamiento ambiental antes de inspecciones posteriores.
Las aplicaciones típicas incluyen:
-
Evaluación de conjuntos electrónicos bajo condiciones de alta humedad.
-
Estudiar los cambios en el material tras una exposición controlada a humedad.
-
Evaluar componentes automotrices bajo perfiles climáticos específicos.
-
Acondicionar muestras antes de un examen eléctrico, mecánico o visual.
-
Apoyo al desarrollo de productos, la cualificación y los procedimientos rutinarios de control de calidad.
La cámara crea el entorno especificado. Si la muestra aprueba o no depende del estándar de prueba aplicable, los criterios de aceptación y el método de evaluación posterior.
Cámaras solo de temperatura vs. de temperatura y humedad
Estos dos tipos de equipos no deben considerarse intercambiables.
| Equipamiento | Función principal | Requisito típico de compra |
|---|---|---|
| Cámara de prueba de temperatura | Exposición controlada a altas y bajas temperaturas | Acondicionamiento térmico o ciclo de temperatura sin control activo de humedad |
| Cámara de temperatura y humedad | Temperatura controlada y humedad relativa | Exposición climática que requiere condiciones de humedad definidas |
| Cámara de cambio rápido de temperatura | Controlada las transiciones de temperatura a una velocidad especificada | Aplicaciones con requisitos definidos de velocidad de calefacción o refrigeración |
| Cámara de choque térmico | Transferencia rápida entre diferentes entornos de temperatura | Procedimientos de choque térmico que requieren una configuración de cámara dedicada |
Si el procedimiento de prueba especifica tanto la temperatura como la humedad relativa, una cámara solo de temperatura no es un sustituto adecuado.
Empieza por el perfil de prueba, no por el catálogo
La pregunta de compra más importante no es simplemente: "¿Cuál es la máxima humedad que puede alcanzar esta cámara?"
Es:
¿Puede la cámara propuesta mantener las condiciones de temperatura y humedad requeridas durante todo el procedimiento de prueba?
Una especificación de compra útil debería describir el perfil completo de prueba, incluyendo puntos de operación, duración, transiciones, carga de muestras y requisitos de aceptación.
Por ejemplo, un comprador puede necesitar una exposición prolongada a temperaturas elevadas y alta humedad relativa, seguida de una etapa de acondicionamiento diferente. Otra aplicación puede requerir varios pasos programados de temperatura y humedad.
Estos requisitos deben compartirse con el fabricante antes de seleccionar la configuración de la cámara.
Entiende el Envolvente de Operación de la Humedad
La capacidad de control de humedad depende de la temperatura. El rango de humedad anunciado por una cámara no debe interpretarse como garantía de que todos los valores de humedad sean alcanzables a cualquier temperatura.
Para las cámaras de temperatura y humedad del GDJS de ITM-LAB, las configuraciones disponibles incluyen un rango nominal de humedad relativa del 20–98%. Las combinaciones alcanzables deben confirmarse en función del envolvente de funcionamiento temperatura-humedad específico del modelo.
Al revisar la hoja técnica de un proveedor, solicita:
-
La envolvente de funcionamiento de temperatura y humedad.
-
Cualquier restricción en condiciones de baja o alta temperatura.
-
Las condiciones de medición especificadas.
-
Datos de fluctuación y desviación de humedad.
-
Ya sea que las cifras de rendimiento se aplicen a una cámara vacía o a una carga de muestra definida.
Un envolvente de funcionamiento claro es más útil que una única cifra máxima de humedad.
Cómo especificar la capacidad adecuada de la recámara
El volumen de la cámara es un factor importante de compra, pero la capacidad nominal por sí sola no determina si el equipo es adecuado.
La muestra debe caber dentro del espacio de prueba utilizable sin obstruir el flujo de aire, sensores, drenaje u otros componentes esenciales.
Antes de seleccionar una configuración de 100 L, 250 L, 500 L o 1000 L, proporciona al fabricante las dimensiones reales y la disposición de carga de la muestra.
Comprobar el espacio útil y la circulación del aire
Considera lo siguiente:
Dimensiones del espécimen. Confirmar la mayor longitud, anchura y altura del objeto que se está probando, incluyendo luminarias, cables y conectores.
Cantidad y disposición. Varios ejemplares pueden requerir estantes adicionales o una disposición diferente de la cámara.
Espacio para el flujo de aire. Los ejemplares no deben bloquear la circulación de aire prevista en la cámara. Las autorizaciones requeridas deben confirmarse para el modelo propuesto.
Carga térmica de la muestra. Los productos electrónicos alimentados pueden generar calor durante las pruebas. Esto puede afectar al rendimiento de la cámara y debe ser revelado durante la configuración.
Requisitos de acceso. Se deben considerar los puertos para cables, ventanas de observación, estanterías y otros accesorios antes de fabricar la cámara.
Una cámara que albergue físicamente al ejemplar no necesariamente es capaz de mantener las condiciones ambientales requeridas con ese ejemplar instalado.
Especificaciones técnicas que los compradores deberían comparar
Al comparar cámaras de prueba ambientales de humedad de diferentes fabricantes, solicita información de rendimiento en condiciones equivalentes.
Los siguientes criterios son especialmente importantes.
| Especificaciones | Qué deberían verificar los compradores |
|---|---|
| Rango de temperatura | Temperaturas mínimas y máximas de funcionamiento requeridas |
| Rango de humedad | Humedad relativa alcanzable a las temperaturas requeridas |
| Fluctuación de temperatura | Estabilidad bajo condiciones de medición establecidas |
| Desviación de temperatura | Diferencia entre temperatura medida y especificada |
| Uniformidad de temperatura | Variación a lo largo del espacio de trabajo definido |
| Rendimiento en humedad | Fluctuación y desviación en los puntos de operación relevantes |
| Rendimiento de calefacción y refrigeración | Condiciones definidas, carga y método de medición |
| Capacidad de la cámara | Volumen nominal y dimensiones útiles de la muestra |
| Controlador | Pasos de programa, grabación de datos e interfaces necesarias |
| Servicios | públicosSuministro eléctrico, necesidades de agua, drenaje y ventilación |
Por qué importan las condiciones de rendimiento
Un proveedor puede publicar cifras de fluctuación de temperatura, uniformidad o desviación medidas con una cámara vacía bajo condiciones ambientales especificadas.
Estas cifras no deben considerarse automáticamente como garantía de rendimiento con una muestra grande, propulsada o que genera calor.
Pide al fabricante que distinga entre:
-
Rendimiento del catálogo bajo condiciones de referencia definidas.
-
Se espera un rendimiento con la carga de muestras que propongas.
-
Requisitos del método de prueba.
-
Criterios de aceptación acordados antes de la entrega.
Esta distinción es especialmente importante para electrónica, componentes relacionados con baterías y otros productos que pueden generar calor durante el funcionamiento.
Sistema de construcción y control de la cámara: Qué inspeccionar
Una evaluación de compra fiable debe incluir el equipo físico, no solo su hoja de especificaciones.
Inspecciona el interior de la cámara, el conjunto de la puerta, el sistema de sellado, el controlador, el armario eléctrico y la disposición de servicio y acceso cuando sea relevante.

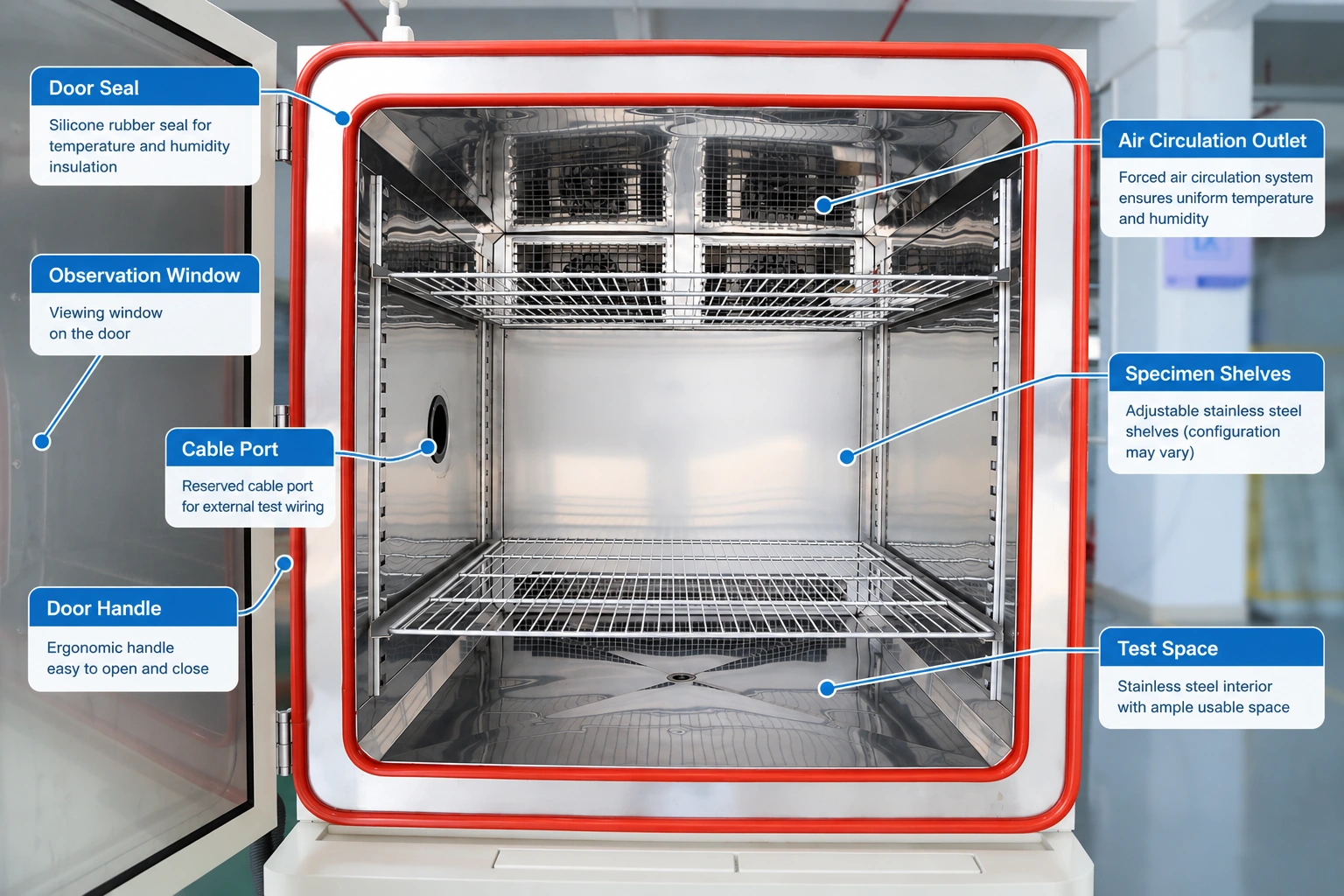

Construcción interior y puertas
La cámara interna debe ser adecuada para la exposición ambiental prevista y la disposición de la muestra. Revisa las estanterías, las superficies interiores, el sistema de sellado de puertas, la ventana de observación y cualquier puerto de acceso por cable necesario.
Una inspección práctica debe establecer si la muestra puede cargarse, conectarse, monitorizarse y retirarse de forma segura.
Programación de controladores y pruebas
Para pruebas programables, confirmar que el sistema de control soporta la secuencia requerida de etapas de temperatura y humedad.
Dependiendo de tu aplicación, funciones útiles pueden incluir perfiles de prueba programados, ajustes de alarma, grabación de datos y exportación de informes.
En lugar de pedir una marca concreta de controlador sin una razón técnica, especifica las funciones que tu laboratorio realmente necesita.
Configuración e instalación eléctrica
Losrequisitos de potencia pueden variar según el tamaño y la configuración de la cámara.
Para referencia, la placa con el nombre de una unidad real ITM-LAB GDJS-100L-C fabricada en octubre de 2021 identifica una configuración eléctrica de CA 380 V, 50 Hz y 25 A.
Este es un ejemplo de una unidad entregada, no una especificación universal de potencia para todos los modelos GDJS. El fabricante debe confirmar los requisitos eléctricos e de instalación del equipo que se está cotizando.
Cómo evaluar un fabricante de cámaras de prueba ambiental de humedad
La selección del fabricante es otra parte importante del proceso de compra.
Un presupuesto puede parecer competitivo, pero los compradores también deben evaluar si el proveedor puede proporcionar aclaraciones técnicas, opciones de configuración adecuadas, arreglos de inspección, documentación y soporte tras la entrega.
Busca pruebas más allá de las representaciones de productos
La evidencia útil de fabricación incluye fotografías reales de producción, detalles de construcción de equipos, inspección de máquinas terminadas y documentación específica de modelo.

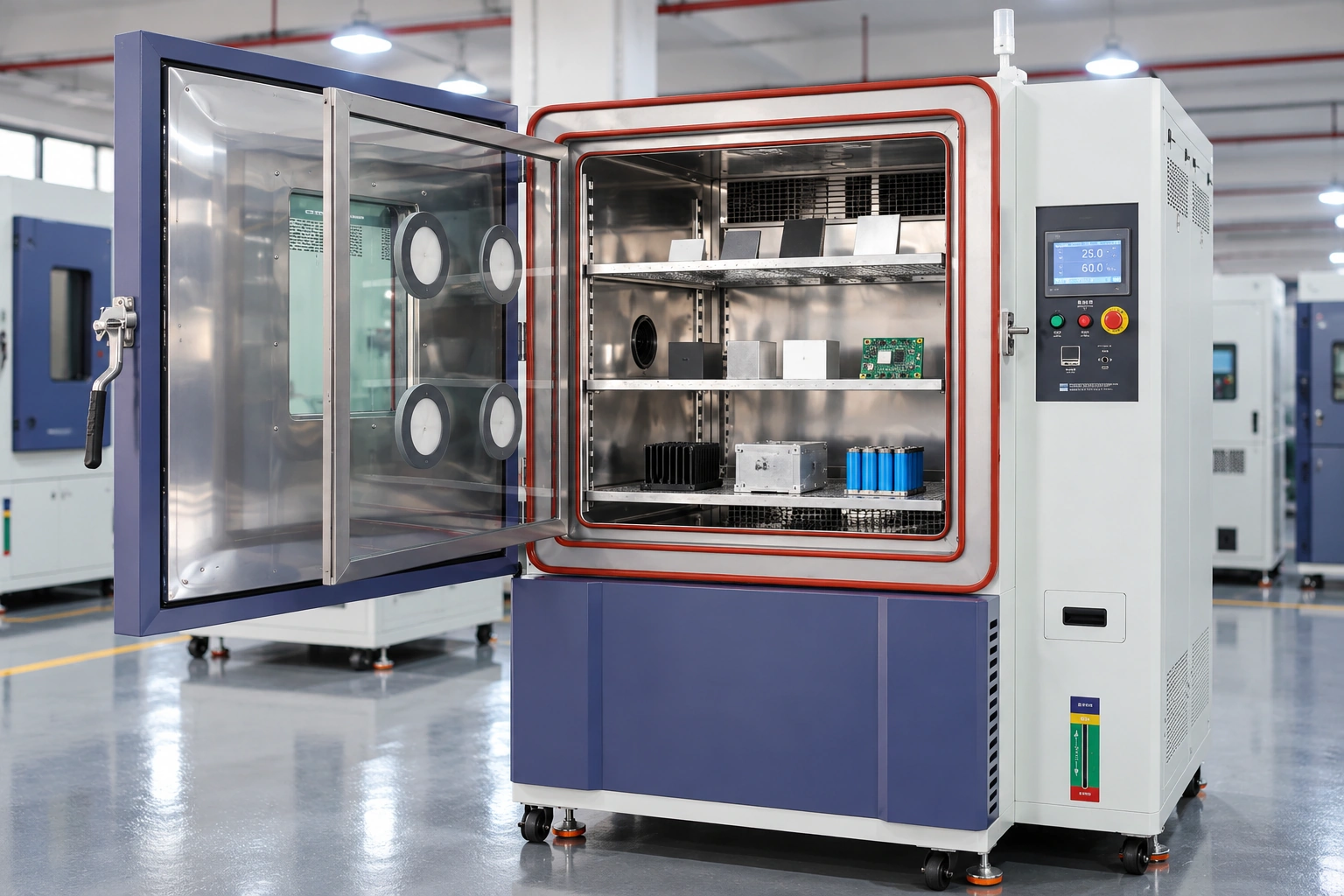

Por ejemplo, las fotografías de producción de cámaras ambientales de ITM-LAB muestran múltiples unidades fabricadas, mientras que las imágenes reales del equipo GDJS ofrecen una visión más cercana de la estructura de la cámara y la disposición de control.
Estas fotografías muestran cómo es el equipo en la práctica. Deben estar respaldados por un presupuesto actual específico para cada modelo y una especificación técnica aprobada.
Pregunta sobre la inspección y aceptación en fábrica
Antes de hacer un pedido, discute con el fabricante los requisitos de inspección y aceptación.
Dependiendo del proyecto, el alcance acordado puede abarcar:
-
Verificación de la configuración ordenada.
-
Inspección visual y comprobaciones relacionadas con la seguridad.
-
Comprobaciones de controlador y de operación programada.
-
Verificación del rendimiento de temperatura y humedad en los puntos acordados.
-
Revisión de los accesorios y la documentación proporcionada.
-
Confirmar los arreglos de envío e instalación.
Cuando se requiera una prueba formal de aceptación en fábrica, se debe acordar su procedimiento, condiciones, límites de aceptación y formato de informe antes de la producción o el envío.
Confirmar la documentación y el soporte postventa
Los compradores deben establecer qué documentos incluyen el equipo y qué soporte está disponible tras la entrega.
Estos pueden incluir un manual de operación, lista de equipaje, registros de inspección aplicables, información sobre la garantía y orientación sobre la instalación.
ITM-LAB puede discutir configuraciones personalizadas de cámaras, asesoramiento técnico y formación in situ según los requisitos del proyecto. El alcance exacto de la entrega debe confirmarse en el presupuesto.
Errores comunes de compra que evitar
Varios errores de especificación pueden resultar en una cámara inadecuada o en costes innecesarios del proyecto.
Eligiendo solo según el rango de humedad anunciado. Confirmar la combinación necesaria de temperatura y humedad con el margen operativo del modelo.
Seleccionando la capacidad solo en función de las dimensiones externas de la muestra. Incluye accesorios, cables, espacio libre para el flujo de aire y carga térmica de la muestra.
Comparar cifras de rendimiento sin comprobar las condiciones de prueba. Las especificaciones de cámara vacía y el rendimiento operativo cargado no son automáticamente equivalentes.
Ignorar los requisitos de instalación. Confirmar el suministro eléctrico, las rutas de acceso, la ventilación, los requisitos de agua cuando corresponda y el drenaje antes de hacer el pedido.
Dejar los criterios de aceptación para después del parto. Acorda los puntos de verificación y la documentación relevantes durante la fase de compra.
Una RFQ más detallada al principio generalmente conduce a una propuesta de equipo más precisa y a menos cambios de configuración más adelante.
Qué incluir en la solicitud de solicitud de tu cámara de prueba de humedad
Una solicitud útil de presupuesto no tiene por qué ser larga. Debe proporcionar suficiente información técnica para que el fabricante identifique una configuración adecuada.
| Punto de RFQ | Información a proporcionar |
|---|---|
| Aplicación | Producto o material que se está probando |
| Estándar de prueba | Número estándar, revisión o procedimiento interno, si procede |
| Requisitos de temperatura | Puntos operativos mínimos, máximos e importantes |
| Requisitos de humedad | Valores de humedad relativa requeridos y temperaturas correspondientes |
| Duración de la prueba | Tiempo de exposición y secuencia de pruebas programada |
| Ejemplar | Dimensiones, cantidad, peso y disposición |
| Carga térmica | Ya sea que las muestras funcionen o generen calor durante las pruebas |
| Capacidad | Volumen preferido, si ya está definido |
| Accesorios | Puertos de cable, estantes, ventana de observación, exportación de datos, etc. |
| Instalación | País de destino, suministro eléctrico y limitaciones del sitio |
| Verificación | Inspección, aceptación y documentación requeridas |
| Calendario de compras | Entrega esperada o cronograma del proyecto |
Si aún no conoces el volumen de cámara requerido, proporciona las dimensiones de tu muestra y el perfil de prueba en lugar de adivinar una capacidad.
El fabricante puede entonces revisar los requisitos y proponer una configuración adecuada.
Soluciones para Cámaras de Temperatura y Humedad de ITM-LAB GDJS
ITM-LAB fabrica equipos de pruebas ambientales para el desarrollo de productos, control de calidad y evaluación de fiabilidad.
La serie GDJS ofrece configuraciones programables para pruebas de temperatura y humedad, con el tamaño de la cámara y las características seleccionadas determinadas por la aplicación prevista.
Las configuraciones disponibles incluyen rangos de temperatura como −40°C a +150°C, con opciones de temperatura más baja sujetas a la selección del modelo. La capacidad y el rendimiento de humedad deben comprobarse con los datos técnicos aprobados y el límite operativo de la unidad propuesta.
ITM-LAB también ofrece asesoramiento de ingeniería para requisitos personalizados, incluyendo dimensiones de cámara, disposición de muestras y accesorios seleccionados.
La forma más eficaz de seleccionar una configuración es compartir tus requisitos reales de prueba en lugar de elegir un modelo solo por la capacidad del catálogo.
Preguntas frecuentes
- ¿Cuál es la diferencia entre una cámara de humedad y una cámara de pruebas ambientales?
Una cámara de ensayo ambiental es una categoría amplia de equipo. Una cámara de humedad está diseñada para proporcionar una humedad relativa controlada, generalmente junto con control de temperatura. No todas las cámaras ambientales incluyen control activo de humedad.
- ¿Puede una cámara de prueba de humedad funcionar al 98% de la HR a cualquier temperatura?
no. El rango de humedad alcanzable depende de la temperatura y del envolvente operativo de la cámara. Los compradores deben confirmar las combinaciones requeridas de temperatura-humedad con el fabricante.
- ¿Cómo elijo entre una recámara de 100 L y una de 1000 L?
Empieza con las dimensiones, la cantidad, la disposición, la separación del flujo de aire y la carga térmica. El volumen nominal de la cámara por sí solo no es suficiente para establecer la idoneidad.
- ¿Puedo probar productos electrónicos alimentados dentro de la cámara?
Esto depende de la muestra, la disipación de calor, las consideraciones de seguridad y la configuración de la cámara. Informa al fabricante de la potencia de funcionamiento y la carga térmica esperada antes de hacer el pedido.
- ¿Qué debería pedir antes de comprar una cámara de temperatura y humedad?
Solicita una especificación técnica específica del modelo, un sobre operativo, información dimensional, requisitos de la compañía, alcance de presupuesto y acuerdos acordados de inspección o aceptación.
- ¿Puede ITM-LAB proporcionar una cámara de prueba ambiental de humedad personalizada?
ITM-LAB puede revisar los requisitos específicos de la aplicación y discutir configuraciones adecuadas de cámara. Proporciona tu perfil de prueba, información sobre la muestra, requisitos de instalación y cualquier accesorio necesario para la evaluación técnica.
