Un comprobador de compresión en caja es fácil de comparar en papel. Una máquina tiene potencia nominal a 10 kN, otra a 20 kN y otra a 50 kN. Los espacios de prueba, los rangos de velocidad, las cifras de precisión y las funciones de software se sitúan perfectamente en tablas de especificaciones.
La pregunta más difícil es si esas especificaciones coinciden con el paquete que realmente necesitas probar.
Una máquina de 50 kN no es automáticamente una mejor opción que una de 10 kN. Una caja que encaje dentro del espacio de prueba publicado puede seguir siendo incómoda de cargar o dejar muy poco espacio para el desplazamiento de la placa. Y el peso del paquete, por sí solo, te dice muy poco sobre la fuerza de compresión que puede soportar la estructura.
Un mejor proceso de selección comienza con el paquete y el método de prueba, y luego avanza hacia la máquina:
Método de ensayo → paquete → fuerza esperada → rango de trabajo → envolvente de prueba → control → medición → configuración
Esta guía explica cómo seguir ese proceso antes de solicitar un presupuesto para un probador de compresión de cajas.
Qué mide realmente un tester de compresión de caja?
Un probador de compresión de caja aplica una carga de compresión controlada a un cartón, contenedor o paquete de transporte completo entre dos platos.
Durante la prueba, dos mediciones son lo más importante:
La fuerza te indica cuánta carga de compresión se está aplicando.
El desplazamiento te indica cómo cambia de dimensión el paquete a medida que esa carga aumenta o se mantiene.
Dependiendo del procedimiento, el resultado puede incluir:
-
fuerza máxima de compresión;
-
deformación a una carga especificada;
-
fuerza en una deformación especificada;
-
comportamiento carga-desplazamiento;
-
o deformación durante un periodo de carga sostenida.
Los artículos típicos de prueba incluyen cartones corrugados, cajas de envío, envases de plástico, envases en panal, envases retornables y paquetes de transporte completos y rellenos.
Por tanto, una prueba de compresión útil te da más que un número de fuerza máxima. Registra cómo responde el paquete mientras se aplica la carga.
Esa distinción se vuelve importante al comparar diseños de envases o investigar un fallo.
Empieza con el paquete, no con la máquina
Una consulta que dice:
"Por favor, cita un probador de compresión de caja de 20 kN."
ya contiene una especificación de máquina, pero aún no contiene suficiente información para confirmar esa especificación.
Empieza por el DUT.
Tipo de paquete
¿Qué estás probando?
Un cartón corrugado, un envase de plástico, un paquete panal, un envase retornable o un paquete completo pueden comportarse de forma muy diferente bajo compresión.
Dimensiones máximas
Registra lo real:
Ancho × Profundidad × Altura
en la orientación utilizada durante las pruebas.
No te limites a un tamaño de caja de un catálogo de productos.
Masa llena
Indique si el paquete se testará vacío o con el producto y el embalaje interno instalados.
Para los paquetes rellenados, proporciona la masa total de prueba.
Construcción
La calidad de la placa, la construcción de paredes, las juntas, las particiones internas, las bandejas y los insertos pueden afectar la forma en que las cargas de compresión atraviesan el paquete.
Dos cajas pueden tener dimensiones externas casi idénticas y aun así producir curvas de compresión muy diferentes.
Orientación en pruebas
Si el encapsulado puede probarse en más de una orientación, identificar la dirección o direcciones requeridas antes de finalizar la configuración en el espacio de prueba.
No ignores el condicionamiento
Elembalaje corrugado puede responder de forma diferente a medida que cambian el contenido de humedad y la exposición ambiental.
Si tu procedimiento especifica preacondicionamiento o una atmósfera controlada, incluye esa condición al definir la prueba y comparar los resultados.
Un resultado de compresión obtenido de un estado de condicionamiento no debe tratarse automáticamente como equivalente a un resultado obtenido bajo otro.
Prueba de compresión vs. prueba de apilamiento
Una petición común es:
"Tenemos que comprobar si nuestras cajas pueden sobrevivir a las pilaciones."
Eso aún deja una pregunta importante sin respuesta.
¿Estás intentando averiguar la resistencia a compresión del paquete o necesitas aplicar una carga definida y mantenerla durante un periodo especificado?
Esos son objetivos de prueba diferentes.
| Prueba de compresión | Prueba de apilamiento | |
|---|---|---|
| Pregunta principal | ¿Cómo responde el paquete a medida que aumenta la compresión? | ¿Qué ocurre bajo una carga sostenida? |
| Carga | Compresión creciente controlada | Carga aplicada definida |
| Duración | A un punto final o condición de fallo | Periodo de tenencia especificado |
| Resultados típicos | Fuerza máxima, deformación, curva carga-desplazamiento | Deformación y estabilidad a lo largo del tiempo |
| DUT típico | Cartón, envase o paquete completo | Paquete de transporte completo |
Una prueba de compresión a fallo requiere un movimiento controlado de la placa y una medición fiable de la fuerza.
Una evaluación de apilamiento puede requerir que la máquina alcance una carga especificada, mantenga esa condición y registre lo que ocurre con el paquete a lo largo del tiempo.
Así que la categoría de equipo por sí sola no define la prueba.
El procedimiento sí.
¿Cuánta capacidad de compresión de caja necesitas?
Esta es una de las especificaciones más fáciles de equivocarse.
Supongamos que un paquete completo pesa 30 kg.
Eso no significa que su resistencia a compresión sea de 30 kgf, ni indica si la capacidad correcta de la máquina es de 10, 20 o 50 kN.
La masa del paquete y la resistencia a la compresión del paquete describen cosas diferentes.
Un cartón corrugado relativamente ligero puede soportar una compresión vertical considerable a través de sus esquinas, paneles y estructura interna. Un paquete más pesado puede empezar a deformarse con menor fuerza si su construcción proporciona menos soporte vertical.
Elcomportamiento de compresión puede cambiar con:
-
calidad de materiales y tablas;
-
construcción de flautas y muros;
-
geometría del encapsulado;
-
cierres y juntas;
-
apoyos internos;
-
condición vacía o llena;
-
orientación en exámenes;
-
acondicionamiento ambiental;
-
y el propio procedimiento de prueba.
El número que necesitas para seleccionar la capacidad es la fuerza de prueba esperada.
¿Y si no conoces la fuerza esperada?
Eso no es raro, especialmente para un diseño de embalaje nuevo.
Si existen datos previos de pruebas de compresión, empieza por ahí.
Si una especificación del cliente define una carga requerida, utiliza ese requisito.
Si trabajas con un método de prueba publicado, revisa el procedimiento real y las condiciones de carga.
Si ninguna de esas fuentes proporciona un presupuesto fiable, envía al proveedor de equipos las dimensiones del paquete, la masa llena, la información de construcción y el procedimiento de prueba.
Escribir "fuerza esperada desconocida" en una RFQ es mejor que inventar una capacidad a partir del peso del encapsulado.
Por qué una mayor capacidad no es automáticamente mejor
Considera dos laboratorios.
Normalmente se prueban cajas que producen fuerzas máximas alrededor de 3–5 kN.
Otro prueba estructuras de empaquetado más pesadas en la región de 28–35 kN.
Ambos necesitan suficiente capacidad para completar sus pruebas, pero sus rangos normales de medición son claramente diferentes.
La capacidad máxima de una máquina te indica su límite superior del sistema. No te dice automáticamente cuán adecuada es esa configuración para las fuerzas que mides cada día.
Al comparar sistemas de 10, 20 y 50 kN, pregunta:
¿Puede la máquina cubrir la fuerza máxima requerida?
y:
¿Dónde se situarán nuestras fuerzas normales de prueba dentro del rango de medición propuesto?
Ambas preguntas importan.
Este punto es especialmente importante al comparar especificaciones de fuerza.
Por ejemplo, el ITM-LAB RS-8401 especifica la precisión de carga como ±1% F.S.
Una especificación de precisión a escala real no debe interpretarse de la misma manera que una especificación de porcentaje de lectura.
Al evaluar una configuración propuesta, pregunta cómo se aplica la precisión de la fuerza declarada en el rango que esperas usar.
Un bastidor de 50 kN te da más capacidad máxima. Ese hecho por sí solo no significa que sea la mejor configuración para una prueba que normalmente funciona a solo unos pocos kilonewtons.

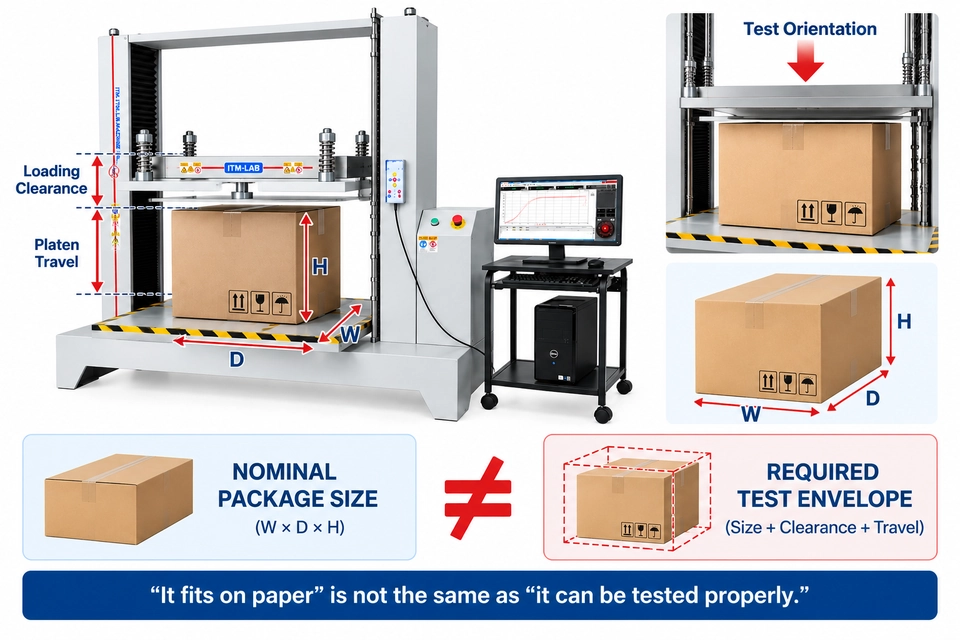

¿Tu paquete realmente encaja con el probador?
Lacapacidad de fuerza suele recibir más atención durante la compra.
El espacio de prueba puede detener el proyecto igual de rápido.
Imagina que tu paquete más grande mide:
980 × 850 × 1050 mm
y el tester enumera un espacio nominal de:
1000 × 1000 × 1200 mm
Sobre el papel, encaja.
En el laboratorio, aún tienes que cargar el paquete, colocarlo correctamente, mover la placa por el recorrido de prueba necesario y retirar la muestra después de la prueba.
Manillas, cierres, accesorios o una orientación alternativa que sobresalgan pueden requerir espacio adicional.
Por eso preferimos pensar en términos de un sobre de prueba utilizable, no simplemente en dimensiones nominales de la caja.
El RS-8401, por ejemplo, puede configurarse con espacios de prueba que incluyen:
1000 × 1000 × 1200 mm
1200 × 1200 × 1200 mm
1500 × 1500 × 1500 mm
Elige el espacio alrededor del paquete más grande en su orientación real de prueba y deja suficiente espacio para trabajar para la prueba, no solo suficiente espacio para que el cartón exista entre las placas.
Velocidad y control: Mirar más allá del número máximo
La velocidad es fácil de comparar porque aparece como un rango numérico limpio en una hoja de datos.
Pero la velocidad más alta disponible rara vez es el factor decisivo en una prueba de compresión de paquete.
La mejor pregunta es:
¿Puede la máquina reproducir la secuencia de carga requerida por nuestro procedimiento?
El RS-8401 proporciona un rango de velocidad de prueba de 0,001–200 mm/min utilizando el movimiento de placas controlado por servo.
Dependiendo de la prueba, puede que necesites compresión controlada, una fuerza objetivo, una deformación definida o un periodo de retención de carga.
Para laboratorios que trabajan con varios procedimientos de clientes, la flexibilidad del control puede importar más que la velocidad máxima principal.
Compara la secuencia de pruebas requerida, no solo el número de velocidad.
La precisión de la fuerza, la resolución y el desplazamiento son especificaciones diferentes
Estos valores suelen aparecer uno al lado del otro en una hoja de datos, lo que facilita tratarlos como intercambiables.
No lo son.
Precisión de la fuerza
La precisión describe cuán estrechamente coincide la fuerza indicada con el valor de referencia bajo las condiciones de especificación establecidas.
El RS-8401 especifica:
Precisión de carga: ±1% F.S.
Dado que se trata de una especificación a escala completa, el rango de fuerzas seleccionado es importante al evaluar el requisito de medición.
Resolución de fuerzas
La resolución describe hasta qué punto el sistema de medición puede distinguir con precisión los cambios de fuerza.
El RS-8401 especifica:
Resolución de carga: 1/250.000
Una pantalla con más dígitos no es automáticamente un sistema de medición más preciso.
Desplazamiento
El desplazamiento te indica cuánto cambia de dimensión el paquete a medida que se aplica la carga.
El RS-8401 proporciona:
Resolución de desplazamiento: 0,001 mm
Registrar la fuerza y el desplazamiento juntos convierte la prueba de una única medición de carga máxima en un registro de la respuesta mecánica del paquete.
Lo que puede decirte la curva fuerza-desplazamiento
Supongamos que dos cajas alcanzan aproximadamente la misma fuerza máxima de compresión.
¿Actuaron igual?
No necesariamente.
Un cartón puede acumular carga de forma constante con relativamente poca deformación hasta que se acerca al pico.
Otro puede empezar a ceder mucho antes. Su rigidez cambia, la deformación aumenta, pero finalmente alcanza una fuerza máxima similar.
Si solo registras el valor máximo, gran parte de esa diferencia desaparece.
La curva carga-desplazamiento la preserva.
Para el desarrollo de envases, esto puede ser especialmente útil.
Los cambios en la construcción de la placa, la geometría o el soporte interno pueden modificar la forma de la respuesta de compresión incluso cuando las cargas pico finales permanecen relativamente cercanas.
Eso le da al ingeniero más información que un simple resultado de "fuerza máxima".
¿Caja vacía o paquete lleno?
Un cartón vacío y un paquete de transporte completo y lleno no son necesariamente muestras equivalentes a pruebas.
El contenido puede cambiar la forma en que la estructura soporta la carga.
La espuma, las bandejas, las tabiques y el propio producto pueden soportar el embalaje exterior. En otros casos, los componentes internos pueden cambiar dónde se transfieren las fuerzas y dónde comienza la deformación.
No asumas que un cartón vacío es automáticamente la condición conservadora o el "peor caso".
La configuración correcta de la prueba depende de lo que se pretende evaluar el procedimiento.
Portanto, tu RFQ debe indicar claramente:
PAQUETE VACÍO
PAQUETE LLENADO
o
AMBOS
Para pruebas de envases llenos, incluye la masa total y describe la disposición interna del empaquetado cuando sea relevante para el comportamiento de compresión.
¿Qué estándar de prueba de compresión de embalaje se aplica?
Identifica el estándar aplicable o el procedimiento del cliente antes de finalizar la configuración del tester.
Las referencias más comunes incluyen:
| Standard | Por qué puede importar durante la selección del equipo |
|---|---|
| ASTM D642 | Pruebas de resistencia a la compresión de contenedores de envío, componentes y cargas unitarias |
| ISO 12048 | Pruebas de compresión y apilamiento de paquetes de transporte completos y llenos |
| ISO 2234 | Pruebas de apilamiento de carga estática |
| ASTM D4577 | Pruebas de compresión a carga constante de contenedores |
| ASTM D4169 | La compresión puede formar parte de un programa más amplio de pruebas de distribución |
Confirmar la edición aplicable y el procedimiento real requerido por tu laboratorio, cliente o especificaciones internas.
No des por hecho que enviar un número estándar responde a todas las preguntas sobre el equipo.
La geometría del encapsulado, la condición de carga, la fuerza requerida, la duración de la prueba y las salidas de medición aún deben definirse.
El estándar pertenece a la RFQ, pero no sustituye a la RFQ.
Seis errores de compra que vemos en las RFQ de los probadores de compresión
1. Selección de capacidad a partir del peso del paquete
La masa del paquete es información útil de la aplicación. No es la resistencia a la compresión del paquete.
Empieza con la fuerza de prueba esperada.
2. Elegir la mayor capacidad "por si acaso"
Más capacidad aumenta el límite superior. No hace automáticamente que el sistema sea más adecuado para la fuerza laboral normal.
3. Comprobar las dimensiones de la caja pero no el sobre de prueba utilizable
Todo para cargar, orientar y desplazar el plato.
4. Escribir solo "prueba de compresión"
Eso no indica al proveedor si la prueba se realiza hasta el fallo, hacia una carga objetivo, hacia una deformación objetivo o por un periodo de carga sostenida.
5. Comparar solo la fuerza máxima
La medición de fuerzas, desplazamientos, control y datos de prueba pueden ser tan importantes como la capacidad máxima.
6. Enviar solo el número estándar
El paquete y el procedimiento en sí aún tienen que definirse.
Esto parece pequeñas omisiones en una RFQ. Cualquiera de ellos puede cambiar la configuración de la máquina.
Una mejor RFQ: Antes y Después
Considera esta petición:
"Necesito un probador de compresión de caja, 20 kN. Por favor, cito."
Indica al proveedor la capacidad que el comprador tiene en mente.
No explica por qué se eligió 20 kN.
Compáralo con:
DUT: Caja de envío corrugada
llena Tamaño máximo: 820 × 640 × 760
mm Masa llena: 42 kg
Prueba: Compresión hasta fallo + retención de carga
constante Fuerza máxima esperada: Aproximadamente 6–8 kN según pruebas
previasProcedimiento: ASTM D642 más procedimiento
del clienteResultados requeridos: carga máxima, deformación y curva fuerza-desplazamiento
Ahora hay suficiente información para revisar las partes importantes de la configuración:
Alcance de fuerza
Envolvente de prueba
Requisito de control
Salidas de medición
Si se desconoce la fuerza esperada, indícala directamente y proporciona en su lugar la construcción del paquete y el procedimiento de prueba.
Una buena RFQ no necesita contener todas las especificaciones de la máquina.
Debe describir la prueba lo suficientemente bien para que la especificación de la máquina se seleccione correctamente.
Hoja de ruta para la selección del Box Compression Tester
El proceso de selección puede reducirse a una secuencia práctica.
Configuración del RS-8401 para tu paquete
El Probador de Compresión de Embalaje RS-8401 de ITM-LAB está diseñado para pruebas de compresión y apilamiento de cartones, cajas corrugadas, envases de plástico y paquetes completos de transporte.
Las configuraciones de fuerzas disponibles son:
10 kN / 20 kN / 50 kN
Lasespecificaciones clave del sistema incluyen:
| Parámetro | Especificaciones |
|---|---|
| Capacidad | 10 / 20 / 50 kN |
| Precisión de carga | ±1% F.S. |
| Resolución de carga | 1/250.000 |
| Velocidad de prueba | 0,001–200 mm/min |
| Resolución de desplazamiento | 0,001 mm |
| Espacio de pruebas | Hasta 1500 × 1500 × 1500 mm |
| Sistema de transmisión | Servomotor de CA |
| Método de control | Software profesional de control en lazo cerrado |
El sistema soporta pruebas de compresión, carga constante, retención de presión, deformación constante y pruebas en tiempo constante.
Pero la tabla de especificaciones debería ser el final del proceso de selección, no el principio.
Antes de seleccionar una configuración RS-8401, defina:
Paquete W × D × H
Condición vacía o rellena
Masa llena
Compresión / apilamiento / ambos
Fuerza de pruebas esperada
Procedimiento estándar o para clientes
Si se desconoce la fuerza esperada, proporciona el plano del paquete o las fotos, información de construcción y procedimiento de prueba para la revisión de configuración.
Lista de comprobación para la compra de un tester de compresión de caja
Antes de comparar presupuestos, asegúrate de que cada sistema propuesto se evalúa según el mismo requisito de prueba.
PAQUETE
Tipo + Construcción + W × D × H + Masa rellena
↓
PRUEBA
Compresión / Apilamiento / Ambos
↓
PROCEDIMIENTO
Estándar + Requisito del Cliente
↓
FUERZA
Pico esperado + rango normal de trabajo
↓
ESPACIO
Envolvente de prueba utilizable
↓
CONTROL
Velocidad + Carga / Deformación / Requisitos de Mantenimiento
↓
MEDICIÓN
Fuerza + Desplazamiento
↓
DATOS
Resultados + Curva + Exportación
↓
CONFIGURACIÓN DE LA MÁQUINA
Capacidad + Espacio de Prueba + Sistema de Control
Una cita que solo coincide con la fuerza máxima solicitada no necesariamente coincide con la prueba.
Preguntas frecuentes
¿Qué tester de compresión de caja de capacidad necesito?
Selecciona la capacidad alrededor de la fuerza máxima requerida para la prueba y el rango normal de trabajo. El peso del paquete por sí solo no debe usarse para determinar la capacidad de la máquina. También hay que tener en cuenta la construcción del encapsulado, el método de prueba y el comportamiento esperado de compresión.
¿Puedo elegir un tester de compresión en caja según el peso de la caja?
No se debe realizar una conversión directa entre el peso del cartón y la capacidad del probador de compresión. Dos paquetes con masa similar pueden tener resistencias a la compresión muy diferentes porque sus materiales, geometría, contenido y trayectorias de carga son distintos.
¿Cuál es la diferencia entre una prueba de compresión de caja y una prueba de apilamiento?
Una prueba de compresión generalmente evalúa la respuesta del paquete a medida que la carga compresiva aumenta hacia un endpoint o fallo especificado. Una prueba de apilamiento evalúa el comportamiento del paquete mientras se mantiene una carga definida durante un periodo especificado. Por tanto, el modo de control requerido depende del procedimiento.
¿Cuánto espacio de prueba necesita un tester de compresión de caja?
Comienza con las dimensiones máximas del paquete en la orientación real de la prueba, luego permite el espacio libre para la carga y el movimiento requerido de la placa. El sobre de prueba utilizable es más importante que una simple comparación entre el tamaño nominal del cartón y las dimensiones nominales de la máquina.
¿Qué información debería proporcionar al solicitar un presupuesto para un tester de compresión de caja?
Proporcionar el tipo de empaque, dimensiones, masa llena, construcción, tipo de prueba, fuerza esperada si se conoce, estándar o procedimiento aplicable, duración requerida de la espera y resultados de la prueba requerida. Para geometrías de embalaje inusuales, incluye un dibujo o una foto.
Antes de solicitar un presupuesto
No empieces el proceso de selección con:
"¿Compramos 10, 20 o 50 kN?"
Empieza con:
"¿Qué paquete estamos probando y qué debe reproducir y medir exactamente la prueba?"
Una vez que se entienden el paquete, el procedimiento, la fuerza esperada y el envolvente de prueba utilizable, la decisión de capacidad se vuelve mucho más sencilla.
Para una revisión de configuración del RS-8401, proporciona las dimensiones del encapsulado, la masa llena, la construcción del encapsulado, el método de prueba y la fuerza de compresión esperada.
Si la fuerza es desconocida, envía el procedimiento de prueba y la información del paquete en su lugar.
Configura el tester alrededor del paquete, no al revés.
