Una consulta típica podría ser así:
Asunto: RFQ - Conector Insertion Force Tester
Por favor, cite un conector de inserción y extracción force tester.
Capacidad: 50 kg.
Qty: 1 set.
Por favor, envía tu mejor precio y hoja de datos.
No hay nada inusual en esta RFQ. El problema es que describe la máquina que el comprador cree que necesita, pero casi nada sobre la prueba que la máquina tiene que realizar.
Una capacidad de 50 kg no indica al proveedor si el conector normalmente se acopla a 10 N o 200 N. No dice nada sobre el recorrido de acoplamiento, la velocidad de prueba, la geometría del accesorio, la alineación, los sellos, los pestillos, la adquisición de datos o si la aplicación es una medición de fuerza única o una prueba repetida de durabilidad.
Esos detalles son los que determinan el sistema de prueba real.
Si estás preparando una RFQ para un probador de fuerza de inserción y extracción de
Empieza con el conector, no con el tester
La primera pregunta útil no es:
¿Qué tamaño de tester necesitas?
Es:
¿Qué estás probando exactamente?
"Connector" puede significar desde un contacto miniatura usado en electrónica compacta hasta un conector automotrice multiposición sellado con carcasa, junta, bloqueo secundario, cables y un camino de acoplamiento relativamente largo.
Dos productos pueden requerir fuerzas de pico similares mientras requieren dispositivos y arreglos de movimiento completamente diferentes.
Empieza la RFQ identificando el DUT:
- Tipo y modelo de conector
- Partes de apareamiento masculinas y femeninas
- Dimensiones generales
- Dirección de acoplamiento
- Distribución de cables o cables
- Número de posiciones o contactos
- Características de pestillo, sellado, cierre o bloqueo secundario
- Dibujo, fotografías o datos CAD si están disponibles
Entonces define la interfaz de prueba real.
Puede ser un par completo de conectores acoplados, un par de contactos individual, un terminal que entra en una carcasa, un enchufe que entra en un enchufe de dispositivo terminado, o un contacto probado con un calibre especificado.
Estas configuraciones no deben considerarse intercambiables simplemente porque todas implican inserción y retirada.
Define el evento mecánico que necesitas medir
"Fuerza de inserción del conector" se usa a menudo como descripción general, pero varias pruebas mecánicas diferentes pueden situarse detrás de esa frase.
Puede que necesites medir fuerza de acoplamiento completa, por ejemplo, donde los conjuntos de conectores macho y hembra están acoplados como un sistema.
En su lugar puede necesitar fuerza de desacoplamiento o extracción, fuerza de inserción o retirada de contacto individual, inserción de terminal en una carcasa, fuerza de retención o de tirada del terminal, o la fuerza asociada a una función de cierre o bloqueo.
No son simplemente nombres diferentes para la misma prueba.
La distinción importa porque la celda de carga ve todo lo transmitido a través de la ruta de prueba mecánica.
Para un conector completamente sellado, la fuerza medida puede contener contribuciones de la interacción de contacto, la guía de carcasa, la compresión del sello y otras características mecánicas permitidas por la configuración de prueba definida.
Para una prueba de contacto individual, el límite de medición puede ser mucho más estrecho.
Así que en lugar de escribir:
Aplicación: Fuerza del conector
escribe algo más cercano a:
Se requiere prueba: Fuerza completa de acoplamiento y desacoplamiento del conector
or:
Se requiere prueba: Fuerza individual de inserción y retirada por contacto hembra contra el calibre de prueba especificado
Si la prueba está controlada por IEC 60512, EIA-364, una especificación automotriz, un plano del cliente o un procedimiento operativo interno, identifica el documento y método de prueba aplicable en la RFQ.
Si su requisito hace referencia específica a IEC 60512-13-2 Test 13b, el límite de medición merece especial atención. Nuestra guía separada IEC 60512-13-2 Guía de Pruebas de Inserción y Fuerza de Retirada de Conectores 13b cubre ese método en detalle.
El número estándar es útil. El requisito exacto del examen es mejor.
La capacidad de la máquina no es tu fuerza de trabajo
Este es uno de los problemas más comunes en la especificación de los comprobadores de fuerza de conectores.
Un comprador solicita un:
500 N tester
or:
50 kg probador de conector
Pero el conector en el dibujo adjunto puede requerir en realidad solo 15–25 N para acoplarse.
Son dos datos diferentes.
La primera describe un límite de equipo.
La segunda describe la medición que realmente le importa al laboratorio.
Consideremos tres aplicaciones:
Todo tres compradores podrían enviar potencialmente una RFQ pidiendo un "probador de conector de 50 kg."
Eso no los convierte en el mismo sistema de prueba.
Para seleccionar la celda de carga, informa al proveedor de lo que sabes sobre la carga real:
Fuerza normal esperada: _____ N
Fuerza esperada máxima: _____ N
Si ya tienes mediciones históricas, inclúyelas.
Si no conoces la fuerza esperada, no inventes una capacidad de máquina simplemente para completar la RFQ. Envía la información del conector y explica que el alcance es desconocido.
Una prueba preliminar, datos de producto existentes o muestra representativa puede proporcionar una mejor base para la configuración.
Piensa en términos del envolvente de prueba utilizable
El viaje es otra especificación que es fácil de simplificar en exceso.
Supongamos que tu conector se mueve 40 mm desde el primer acoplamiento hasta su posición completamente acoplada.
¿Significa eso que necesitas un tester con 40 mm de recorrido?
No necesariamente.
La máquina también debe adaptarse a la configuración física de prueba. Dependiendo del accesorio, puede que necesites movimiento adicional para la separación inicial, el enfoque, la retirada completa, la carga de la muestra y el espacio entre componentes del accesorio.

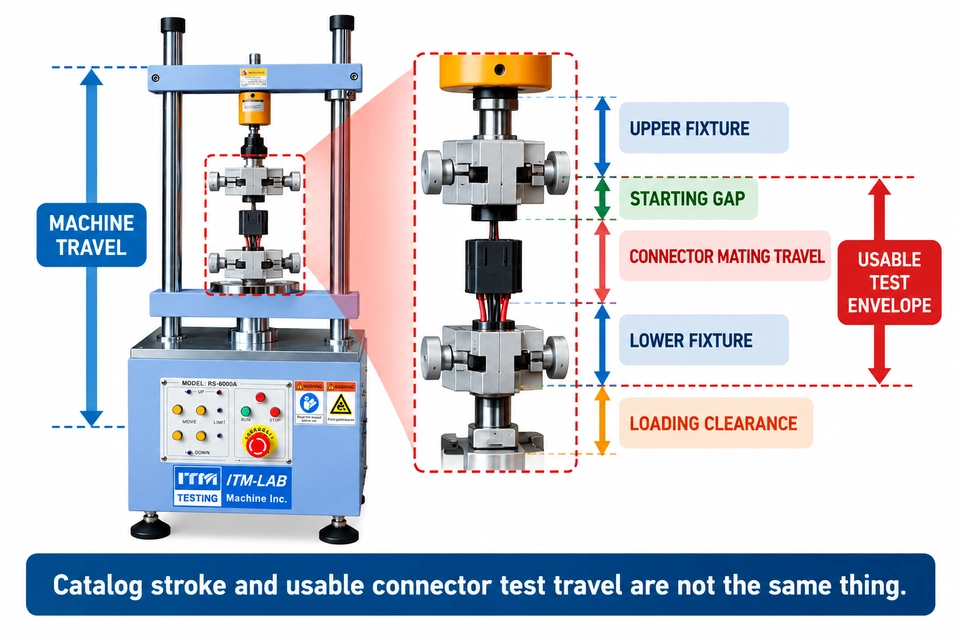

Es más útil pensar en términos de un sobre de prueba
Posición de inicio → aproximación → primer contacto → viaje de acoplamiento → posición totalmente acoplada → retirada
Las propias luminarias también ocupan espacio físico.
Un catálogo puede mostrar un recorrido adecuado de la máquina mientras que el conector y la luminaria ensamblados dejan un movimiento útil insuficiente para el procedimiento previsto.
El punto final también importa
El viaje no es solo una cuestión de si la máquina puede moverse lo suficiente.
La máquina también necesita saber dónde parar.
Parar demasiado pronto puede dejar el conector parcialmente acoplado.
Conducir más allá del punto final previsto puede forzar el conector contra un tope de carcasa o una característica de luminaria y crear un pico de fuerza que no representa el comportamiento normal de acoplamiento.
Para conectores inusuales, muestre ambas posiciones en el dibujo:
START
y
COMPLETAMENTE MATED
Eso puede ser más útil que simplemente escribir:
Viaje = 40 mm
velocidad de prueba proviene del método
Otra línea RFQ débil es:
Velocidad: Ajustable
La capacidad de ajuste es una característica del equipo. No es una condición de prueba.
Si el laboratorio debe probar a 25 mm/min, 50 mm/min u otra velocidad especificada, indique ese requisito directamente.
Por ejemplo:
Velocidad de prueba requerida: 50 mm/min
O, si la condición proviene de un procedimiento de prueba:
Velocidad de prueba: Según el método de prueba del cliente aplicable
Esto se vuelve especialmente importante cuando se comparan los resultados entre laboratorios, proveedores o centros de producción.
Cambiar la condición de movimiento puede modificar la respuesta medida de una interfaz mecánica.
Hay otra distinción que merece la pena hacer:
La velocidad de caracterización de la fuerza no es necesariamente la misma que la tasa de ciclo de durabilidad.
Una medición controlada de la fuerza de inserción puede realizarse en una condición de movimiento, mientras que ciclos repetidos para durabilidad mecánica pueden usar otra.
Si se requieren ambas funciones, define ambas.
No los colapses en una sola línea llamada "velocidad de prueba."
El accesorio forma parte del sistema de medición
La luminaria suele tratarse como un accesorio en una especificación de compra.
Mecánicamente, forma parte de la prueba.
Una lámpara conectora tiene tres funciones:
Hold — evitar el movimiento no deseado de la muestra.
Localizar — establecer una posición repetible y un eje de acoplamiento.
No interfieras — evita crear una condición mecánica que el conector normalmente no experimentaría.
El tercer trabajo es fácil de pasar por alto.
Un accesorio no solo necesita saber qué sujetar. Necesita saber qué no debe sujetar.
Imagina que ambas mitades conectores están sujetas rígidamente pero sus ejes ligeramente desplazados.
Durante el apareamiento, las carcasas pueden rozarse. Las características guía pueden verse forzadas hacia los lados. El conector puede que ya no sea capaz de establecer su alineación prevista.
La celda de carga sigue registrando una fuerza.
El resultado puede incluso ser muy repetible.
Pero parte de esa fuerza ahora pertenece al desalineamiento creado por el accesorio.
Para el diseño de la luminaria, proporciona al proveedor el dibujo del conector, la dirección de acoplamiento, las superficies de sujeción disponibles, el material de la carcasa, la dirección de salida del cable o cable, la posición del pestillo, la ubicación del sellado y cualquier característica que deba permanecer libre durante el acoplamiento.
Si el conector utiliza sus propias funciones de guía para establecer la alineación, menciónalo también.
No asumas que hacer ambos lados "lo más rígidos posible" mejora automáticamente la medición.
¿Fuerza máxima o curva de viaje de fuerza?
Supongamos que dos muestras de conector producen:
Fuerza de inserción máxima: 42 N
¿Se comportan mecánicamente igual?
No necesariamente.
La muestra A puede ascender suavemente mediante contacto y alcanzar 42 N cerca del apareamiento completo.
La muestra B puede alcanzar 42 N mucho antes porque la carcasa empieza a rozar contra una guía o accesorio.
Si el informe de prueba contiene solo un valor máximo, ambas muestras se ven similares.
Las curvas de viaje de fuerza cuentan dos historias diferentes.
El mismo valor máximo no necesariamente describe el mismo evento de apareamiento.
Para algunas aplicaciones de control de calidad, la fuerza máxima de inserción, la fuerza máxima de extracción y el estado de aprobado/fallo pueden ser todo lo que se requiere.
Para desarrollo, resolución de problemas o evaluación mecánica detallada, el laboratorio también puede necesitar:
- Fuerza vs. curva de desplazamiento
- Posición máxima
- Trazas individuales de prueba
- Comparación de ciclos
- Exportación de datos en bruto
Una curva puede ayudar a asociar un cambio de fuerza con un evento físico en la trayectoria de apareamiento.
El punto importante no es que todo cliente necesite una curva.
Se trata de que el requisito de adquisición de software y datos debe definirse antes de que se cite el tester, no se descubra tras la instalación.
medición de fuerzas y durabilidad son trabajos diferentes
Esta distinción merece hacerse explícitamente en una RFQ de un tester de conectores.
Un probador de fuerza puede usarse para caracterizar un pequeño número de eventos controlados de inserción y retirada.
Un sistema de durabilidad puede necesitar repetir la operación de acoplamiento miles, decenas de miles o más veces.
Esos requisitos ponen un énfasis diferente en el equipo.
Para
Para
Algunos proyectos necesitan ambos.
Por ejemplo:
Mide la fuerza de inserción y extracción en el nuevo conector, completa 10.000 ciclos de acoplamiento, luego repite la medición de la fuerza y compara los resultados.
Eso debe expresarse como un requisito combinado.
Si el objetivo principal es el ciclo repetido de inserción/extracción en lugar de caracterización precisa de la fuerza, trata la aplicación como un requisito de durabilidad desde el principio en lugar de asumir que es simplemente el mismo probador de fuerza funcionando más tiempo.
Una RFQ útil por tanto indica:
Medición de fuerzas requerida: Sí / No
Número de ciclos: _____
Fuerza medida durante el ciclo: Sí / No
Fuerza medida antes / después del ciclo: Sí / No
Cuando importa la monitorización eléctrica
Para algunos programas de conectores, el resultado mecánico es solo la mitad de la pregunta.
También puede que necesites saber si el rendimiento eléctrico sigue siendo aceptable durante o después de la operación mecánica.
Dependiendo del proyecto, eso podría incluir:
Continuidad
Detección de interrupciones
Resistencia de contacto
Monitorización eléctrica definida por el cliente
No asumas que la monitorización eléctrica viene incluida automáticamente con un probador de fuerza de conector mecánico.
Si lo necesitas, ponlo en la RFQ.
Por ejemplo:
La continuidad eléctrica debe monitorizarse durante los ciclos repetidos de inserción/extracción.
Eso indica al proveedor que la arquitectura de prueba debe considerar tanto el movimiento mecánico como las conexiones eléctricas.
Si no se requiere medición eléctrica, no hay razón para complicar la especificación del sistema con ella.
¿Dibujo, archivo CAD o muestra física?
Una pregunta común de compras es cuánta información sobre el producto necesita realmente el proveedor antes del presupuesto.
No hay una única respuesta.
Un dibujo dimensionado puede ser suficiente cuando
La geometría del conector es sencilla, las superficies de sujeción son evidentes y la dirección de acoplamiento está bien definida.
Dibujar + Fotografías Es Mejor Cuando
La carcasa contiene pestillos, costillas, salidas de cable, sellos o geometría externa irregular que es difícil de entender solo con un dibujo 2D.
Se prefiere fuertemente una muestra física cuando
Las superficies de sujeción son irregulares, la carcasa es flexible, el cable o arnés afecta al montaje, o el comportamiento natural de acoplamiento del conector es difícil de reproducir a partir de los dibujos.
Los datos CAD también pueden ser útiles cuando un accesorio personalizado debe seguir geometría moldeada compleja.
Para proyectos confidenciales, un dibujo simplificado de la interfaz puede ser suficiente para un presupuesto preliminar. La ingeniería detallada de los accesorios puede realizarse una vez que se disponga de la información necesaria del proyecto.
Una regla práctica funciona bien:
Cuanto más específica sea la fijación, más valiosa será la DUT física.
Rendimiento cambia la configuración práctica
La misma prueba de conector puede realizarse cinco veces al día o varias cientos de veces al día.
El método de prueba puede no cambiar.
El flujo de trabajo del equipo probablemente lo hará.
Para trabajos de investigación y desarrollo de bajo volumen, puede ser aceptable la colocación manual de muestras y ajustes ocasionales de los dispositivos.
Para pruebas regulares de control de calidad o soporte en producción, el tiempo de carga de los accesorios, posicionamiento repetible, devolución automática, almacenamiento de recetas, nombrado de datos, informes y cambio de dispositivos pueden volverse mucho más importantes.
Así que añade una línea sencilla a la RFQ:
Volumen esperado: _____ especímenes/día
También menciona si la máquina probará un modelo de conector o varios.
Un laboratorio que ejecuta doce familias de conectores en un solo tester tiene un problema de gestión de accesorios diferente al de un laboratorio dedicado a un conector de producción.
Por tanto, el rendimiento no es solo una estadística de compra. Puede afectar cómo debe configurarse el sistema.
Antes de enviar la RFQ
Un comprobador de fuerza de conector RFQ no necesita convertirse en una especificación de ingeniería de veinte páginas.
Pero seis elementos faltantes suelen llevar a otra ronda de aclaraciones técnicas antes de que se pueda preparar una configuración significativa.
Sin fuerza esperada. Si conoces la plantilla aproximada, proporciónala. Si no, indica que es desconocido en lugar de adivinar la capacidad de la máquina.
Sin dibujo DUT. La máquina puede ser sencilla de seleccionar mientras que la luminaria sigue siendo imposible de definir.
Sin información de viaje. Proporciona el movimiento del conector o las posiciones de inicio/final, no solo una carrera de máquina solicitada.
Sin método de prueba. Identifica la norma aplicable, la especificación del cliente, el requisito de dibujo o el procedimiento operativo interno.
Sin información de accesorios. Muestra cómo se puede sujetar el conector y qué características deben permanecer libres.
No hay necesidad de datos. Indica si necesitas valores máximos, curvas de recorrido de fuerza, datos en bruto, límites de aprobado/fallo u otro formato de informe.
Convertir una RFQ real en una configuración RS-6600A
Ahora volvamos a la RFQ más útil desde el principio:
DUT: conector automotriz sellado de 24 posiciones
Prueba: Fuerza completa de acoplamiento y separación
Fuerza esperada: Por debajo de 150 N
Viaje aproximado de acoplamiento: 45 mm
Velocidad de prueba requerida: 50 mm/min
Datos requeridos: Fuerza máxima y curva de recorrido de fuerza
Volumen diario: Aproximadamente 40 pares de conectores
Dibujo: Disponible
En este punto, la configuración del equipo se convierte en un ejercicio de ingeniería más que en una suposición.
El fuerza esperada proporciona el punto de partida para la selección de la celda de carga.
El dibujo del conector y la geometría del ejemplo determinan el concepto del accesorio.
El movimiento de acoplamiento 45 mm permite comprobar el envolvente de prueba completo y utilizable una vez que se consideran el conector y los accesorios.
El velocidad requerida define la condición de movimiento relevante.
El requisito de viaje forzado define qué debe capturarse e informarse.
El volumen de pruebas diario ayuda a determinar si la carga, el cambio y el flujo de trabajo de software requieren atención adicional.
Para un ITM-LAB RS-6600A Probador Automático de Inserción y Extracción de Fuerzas, estas entradas de aplicación pueden entonces mapearse a la configuración de prueba correspondiente.
La secuencia es deliberada:
Conector → Test → Force → Motion → Fixture → Data → Machine
Not:
Máquina → intentar que el conector encaje
Esa distinción cobra cada vez más importancia cuando la lámpara se personaliza o cuando varios modelos de conectores deben compartir el mismo sistema.
Un mejor comprobador de conectores Comienza con la prueba
No es necesario que el comprador diseñe la máquina de prueba.
Eso es trabajo del proveedor.
Pero el proveedor necesita suficiente información para entender la medición.
Para pruebas de fuerza de conectores, cinco distinciones son especialmente útiles:
La capacidad de máquina no es lo mismo que la de la fuerza de trabajo.
El recorrido de acoplamiento del conector no es lo mismo que el recorrido de máquina de catálogo.
Un accesorio forma parte del sistema de medición, no solo una forma de contener el DUT.
La fuerza máxima no es lo mismo que el comportamiento de viaje de fuerza.
Define esos puntos antes de comparar las citas.
Una capacidad de máquina menor o superior, diferente fijador, distinta celda de carga o distinta configuración de software puede evaluarse en el contexto de la prueba real en lugar de como especificaciones aisladas en una hoja de datos.
Y si la fuerza esperada sigue siendo desconocida, eso no es un problema.
Envía el dibujo del conector, el método de prueba y la información de muestra disponible en lugar de adivinar una capacidad.
Plantilla RFQ del Probador de Fuerza del Conector
En lugar de enviar:
"Por favor, cita un probador de fuerza de inserción de conector de 50 kg."
envía la información a continuación.
DUT / Connector: _____
Modelo de Conector: _____
Dibujo: Adjunto / No disponible
Prueba requerida: _____
Interfaz de prueba: Par de conectores / par de contactos / terminal / medidor de prueba
DUT Tamaño: _____ × _____ × _____ mm
Fuerza normal esperada: _____ N / Desconocido
Fuerza Máxima Esperada: _____ N / Desconocido
Acoplamiento / Viaje de prueba: _____ mm
Velocidad de prueba: _____ mm/min
Método estándar / Cliente: _____
Cerrar / Sellar / Cerrar Presente: Sí / No
Fuerza máxima requerida: Sí / No
Curva de recorrido forzado requerida: Sí / No
Ciclo repetido requerido: Sí / No
Ciclos requeridos: _____
Se requiere monitorización eléctrica: Sí / No
Volumen diario de prueba: _____ muestras/día
Muestra física disponible: Sí / No
Otros requisitos: _____
Adjunta el dibujo del conector, las fotografías de la interfaz de acoplamiento y la especificación de prueba aplicable siempre que esté disponible.
Si aún no conoces el rango de fuerza, envía la información del conector en lugar de adivinar la capacidad de la máquina.
Eso da al proveedor de equipos un punto de partida mucho mejor:
DUT → Force → Desplazamiento → Fixture → Load Cell → Motion → Data → Test System
